Arceaux de protection industriel démontable tube Ø 89 mm
search
  • Arceaux de protection industriel démontable tube Ø 89 mm
  • Arceaux de protection industriel démontable tube Ø 89 mm

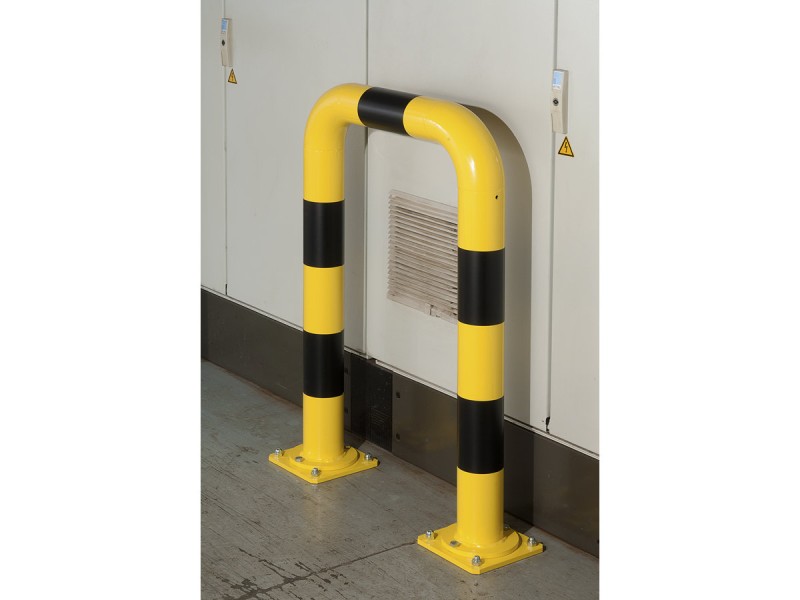

Arceau de sécurité amovible pour maintenance industrielle Ø 89 mm

L'arceau de protection industriel démontable Mottez allie une protection anti-choc de haut niveau à une flexibilité indispensable pour les zones techniques. Conçu pour être retiré rapidement, il permet un accès facile et sécurisé à vos machines, armoires électriques ou portes de service pour les opérations de maintenance, sans compromettre la sécurité le reste du temps.

  • Fonctionnalité : Démontable rapidement par 2 écrous.
  • Tube acier haute résistance : Diamètre 89 mm, épaisseur 3,2 mm.
  • Haute visibilité : Finition peinture poudre polyester jaune avec bandes noires.
  • Hauteur standardisée : 90 cm pour une protection efficace.
  • 2 longueurs disponibles : 60 cm et 120 cm.
Voir plus ▾
Mode de fixation :
Hauteur hors sol (en mm) :
Dimensions (en mm) :
Diamètre tube :
Couleur :
Garantie 12 mois

299,00 € HT

358,80 € TTC
Réf. EX0130056 - Poids unit. 19.3 kg
Garantie 12 mois
Quantité

visa cb

Moyens de paiements

Description détaillée −

Arceaux de protection industriel démontable tube Ø 89 mm – Protéger sans contraindre l'accès

La gestion d'un site industriel impose un double impératif : protéger les équipements critiques contre les chocs des engins de manutention et, simultanément, garantir un accès rapide à ces mêmes équipements pour la maintenance. L'arceau de protection démontable Mottez a été spécifiquement développé pour résoudre ce dilemme. Grâce à un système de fixation ingénieux, il assure une barrière de sécurité robuste au quotidien et se retire en quelques instants pour libérer l'accès lors des interventions techniques. C'est la solution de protection flexible par excellence pour les environnements qui exigent à la fois sécurité et efficacité opérationnelle.

Conception et matériaux pour une double performance

La fiabilité de cet arceau repose sur sa structure massive. Le tube en acier de diamètre 89 mm et d'une épaisseur de 3,2 mm offre une résistance mécanique élevée, capable d'absorber des impacts significatifs et de protéger efficacement les actifs de grande valeur. La finition en peinture poudre polyester jaune, rehaussée de bandes noires, assure une visibilité maximale, ce qui contribue à prévenir les collisions en premier lieu. Cette conception robuste garantit une protection durable, même dans les environnements industriels les plus exigeants.

Une fonctionnalité démontable pensée pour l'efficacité

Le véritable atout de ce produit est sa modularité. Le démontage de la partie supérieure s'effectue simplement en dévissant deux écrous situés à la base des poteaux. Cette opération rapide, qui ne prend que quelques minutes, permet aux équipes de maintenance d'accéder sans obstacle à une armoire électrique, une vanne ou une machine. Concrètement, cela se traduit par un gain de temps précieux lors de chaque intervention et une réduction du temps d'arrêt des équipements (TCO). Une fois la maintenance terminée, l'arceau est remis en place tout aussi facilement, restaurant immédiatement le périmètre de sécurité.

Spécifications techniques

Ce modèle est disponible en deux longueurs pour s'adapter à vos contraintes d'implantation :

Caractéristique Modèle 60 cm Modèle 120 cm
Référence B367CL600 B367CL1200
Gencod 3234640212579 3234640212562
Longueur 60 cm 120 cm
Hauteur 90 cm
Diamètre du tube 89 mm
Épaisseur du tube 3,2 mm
Perçage des platines 13 mm

Installation et mise en place

Le système se compose de platines à fixer de manière permanente au sol et de l'arceau amovible. Les platines, avec un perçage de 13 mm, doivent être solidement ancrées dans un sol en béton pour garantir la résistance de l'ensemble. Nous recommandons l'utilisation du kit de fixation (boulon + cheville) pour barrières, vendu séparément, pour une installation conforme et durable. Une fois les platines scellées, l'arceau vient se positionner et se verrouiller à l'aide des écrous fournis.

Sécurité et optimisation des interventions de maintenance

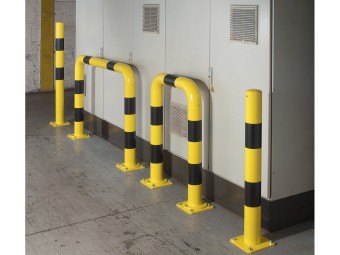

Cet arceau est particulièrement pertinent pour sécuriser l'avant d'équipements nécessitant des interventions régulières, comme les TGBT, les vannes principales, ou les panneaux de commande de machines. En permettant un retrait complet, il offre un espace de travail dégagé et plus sûr pour les techniciens. Cette approche est en ligne avec les recommandations de l'INRS sur la préparation des interventions de maintenance, qui insiste sur l'importance d'un accès sécurisé et sans entrave. Pour créer un périmètre de protection complet, il peut être complété par des barrières de protection fixes de diamètre 89 mm afin d'assurer une cohérence visuelle et structurelle. Si un passage fréquent de personnel est également nécessaire, l'ajout d'un portillon pour barrière de protection industrielle est une solution complémentaire efficace. Pour toute question sur la configuration de votre projet, n'hésitez pas à solliciter nos experts via le formulaire de contact.

Questions fréquentes

En combien de temps l'arceau se démonte-t-il ?
Le démontage est très rapide. Il suffit de dévisser deux écrous à l'aide d'une clé adaptée. L'opération ne prend que quelques minutes, ce qui optimise le temps d'intervention de vos équipes techniques.

Le système démontable fragilise-t-il la structure ?
Non, une fois en place et les écrous serrés, la structure est parfaitement solidaire des platines ancrées au sol. Le large diamètre du tube (89 mm) et son épaisseur (3,2 mm) garantissent une excellente résistance aux chocs.

Quel type de fixation est nécessaire pour les platines ?
Les platines doivent être fixées dans un sol stable, de préférence en béton. Il est conseillé d'utiliser des goujons d'ancrage ou des chevilles métalliques de diamètre adapté au perçage de 13 mm pour assurer une tenue maximale.

Cet arceau est-il adapté à un usage en extérieur ?
La finition en poudre polyester offre une bonne résistance à la corrosion pour un usage intérieur ou extérieur abrité. Pour une exposition directe et prolongée aux intempéries, des solutions avec traitement galvanisé peuvent être plus appropriées.

Foire Aux Questions −

Questions fréquentes sur les barrières et arceaux industriels

  • Quelles normes s’appliquent aux barrières et arceaux industriels ?

    Les équipements de protection industrielle doivent être conformes à plusieurs normes, dont l’EN ISO 14120 (protections fixes contre les risques mécaniques), l’ISO 13857 (distances de sécurité) et l’EN 15512 (résistance des racks). Leur application est encadrée par le Code du travail, notamment l’article R4224-3 sur la protection des circulations. Ces normes garantissent une protection fiable en cas de choc avec engins ou véhicules industriels.

  • Quelle résistance aux chocs garantissent ces dispositifs ?

    Les arceaux et barrières de qualité industrielle supportent des impacts allant jusqu’à 3 tonnes à basse vitesse (<10 km/h). Les arceaux renforcés avec tubes Ø 76 mm et platines larges assurent une absorption optimale. Les modèles à mémoire de forme en polyuréthane reprennent leur forme après déformation et réduisent fortement les coûts de maintenance sur le long terme.

  • Quels environnements nécessitent des protections périmétriques fixes ?

    Les protections périmétriques sont recommandées dans les entrepôts, zones de stockage, quais de chargement, lignes de production et plateformes logistiques. Elles permettent de sécuriser les piétons, machines sensibles, racks de stockage et infrastructures contre les collisions. L’INRS recommande leur usage systématique en cas de cohabitation engins/piétons.

  • Comment s’installe une barrière ou un arceau industriel ?

    L’installation dépend du support et du modèle : fixation par platines avec chevilles béton (Ø 12 à 16 mm) sur dalle ≥ 12 cm ou scellement chimique pour trafic lourd ou milieux humides. Les fixations doivent garantir une tenue dynamique. Il est recommandé de vérifier l’ancrage tous les 6 mois et de prévoir un contrôle visuel régulier.

  • Quelle est la durée de vie moyenne de ces protections ?

    La durée de vie varie selon le matériau : jusqu’à 15 ans pour l’acier galvanisé ou thermolaqué avec entretien minimal, plus de 10 ans pour les modèles à mémoire de forme sans intervention. L’absence de déformation structurelle réduit le coût total de possession (TCO) et diminue les interruptions de production liées à la maintenance.

  • Les arceaux à mémoire de forme sont-ils conformes aux normes ?

    Oui, les modèles à mémoire de forme sont conformes à la norme ISO 13849-1 pour les éléments de sécurité à comportement dynamique. Le polyuréthane utilisé est certifié non cassant, résistant aux UV, à l’huile et aux chocs répétés. Ces dispositifs sont particulièrement adaptés aux environnements logistiques à haute intensité.

  • Comment choisir entre barrière modulaire et arceau fixe ?

    Les barrières modulaires sont adaptées aux zones évolutives nécessitant des aménagements flexibles, tandis que les arceaux fixes renforcés conviennent aux zones de choc récurrent (quais, racks, machines). Le choix dépend du type d’impact attendu, de la fréquence d’exposition et de l’accessibilité à protéger.

  • Existe-t-il des obligations légales pour protéger les zones de circulation ?

    Oui. Le Code du travail impose la sécurisation des circulations en entreprise (art. R4224-3 à R4224-5). Des dispositifs comme les arceaux ou barrières sont exigés lorsque le risque de collision est identifié. Des audits internes ou externes (CARSAT, inspection du travail) peuvent recommander ou imposer leur mise en place.

  • Quel est le coût d’une installation complète ?

    Le coût varie selon le nombre d’unités, le type de protection (flexible ou fixe) et la méthode de pose. En moyenne, une protection complète de 10 ml coûte entre 1200 et 2500 € HT, hors pose. Le ROI est généralement constaté en moins de 18 mois en comparaison des coûts de réparation ou d’arrêt de production après choc.

  • Quels documents faut-il fournir pour prouver la conformité ?

    Un certificat de conformité CE ou une attestation de performance (résistance testée, normes respectées) est requis. Ces documents sont fournis par les fabricants ou distributeurs. Ils peuvent être exigés lors d’un audit sécurité, notamment dans les sites certifiés ISO 45001 ou audités par l’INRS ou un organisme accrédité.
