Barrière de protection industrielle tube Ø 89 mm
search
  • Barrière de protection industrielle tube Ø 89 mm
  • Barrière de protection industrielle tube Ø 89 mm
  • Barrière de protection industrielle tube Ø 89 mm

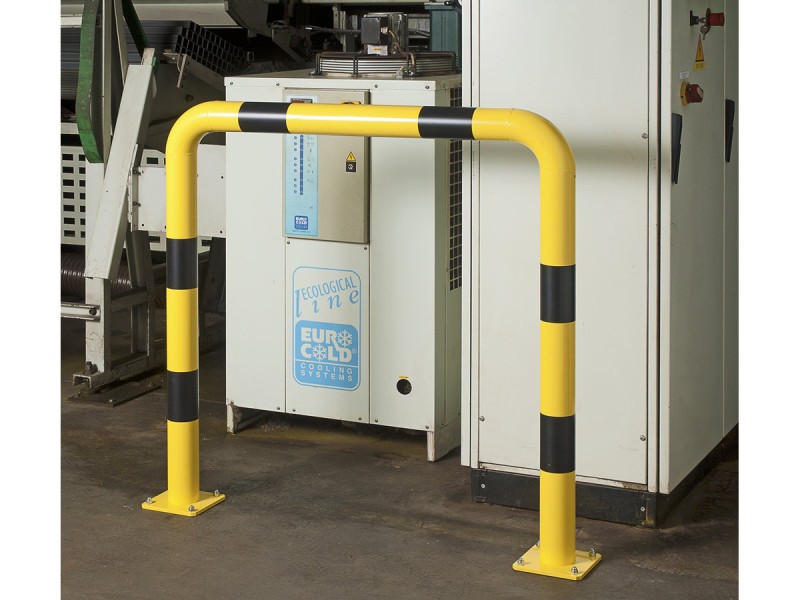

Arceau de protection industriel lourd sur platine Ø 89 mm

La barrière de protection industrielle Mottez Ø 89 mm représente le plus haut niveau de sécurité pour vos infrastructures. Conçue pour résister aux impacts les plus sévères, elle est indispensable pour protéger les zones à fort trafic de chariots élévateurs. Sa structure massive, composée d'un tube de 3,2 mm d'épaisseur et d'une platine de 10 mm, garantit une résistance maximale.

  • Tube très haute résistance : Acier Ø 89 mm, épaisseur 3,20 mm.
  • Platine d'ancrage massive : 18 x 18 cm, épaisseur 10 mm.
  • Traitement extérieur longue durée : Zingage, bichromatage et poudre époxy.
  • Grande modularité : 3 hauteurs (35, 60, 120 cm) et 2 longueurs (60, 120 cm).
  • Installation sécurisée : Perçage Ø 13 mm pour chevilles à forte charge.
Voir plus ▾
Mode de fixation :
Hauteur hors sol (en mm) :
Dimensions (en mm) :
Diamètre tube :
Couleur :
Garantie 12 mois

369,00 € HT

442,80 € TTC
Réf. EX0130149 - Poids unit. 25.7 kg
Garantie 12 mois
Quantité

visa cb

Moyens de paiements

Description détaillée −

Barrière de protection industrielle tube Ø 89 mm – La protection maximale pour les zones à haut risque

Face aux risques de collisions avec des engins de manutention lourds, la barrière de protection Mottez Ø 89 mm offre une réponse sans compromis. C'est la solution la plus robuste de notre gamme, spécifiquement dimensionnée pour sécuriser les zones les plus exposées : quais de chargement, angles de bâtiments, couloirs à fort trafic de chariots élévateurs, et abords de machines de production coûteuses. Sa conception allie un tube de très large section à une platine d'ancrage surdimensionnée, créant une barrière physique capable d'absorber des chocs violents et de protéger vos actifs les plus précieux.

Une conception systémique pour une résistance extrême

La robustesse de cet arceau ne vient pas d'un seul élément, mais de la synergie de ses composants. Le tube en acier de 89 mm de diamètre avec une paroi de 3,20 mm d'épaisseur offre une inertie exceptionnelle face aux impacts. Mais sa solidité est décuplée par sa platine d'ancrage massive de 18 x 18 cm et 10 mm d'épaisseur. Cette base extrêmement rigide assure une transmission optimale des forces au sol et prévient tout risque de cisaillement ou d'arrachement à la base, garantissant que l'arceau reste en place là où des modèles inférieurs céderaient.

Un guide pour choisir la hauteur de protection adaptée

La modularité de cette gamme permet de créer une protection sur-mesure. Voici comment choisir la hauteur la plus pertinente pour votre besoin :

  • Hauteur 35 cm : C'est la hauteur idéale pour stopper net les fourches de chariots élévateurs et de transpalettes, protégeant ainsi la base des murs et des machines.
  • Hauteur 60 cm : Cette hauteur intermédiaire est parfaite pour protéger contre le châssis des engins de manutention et créer une délimitation physique très claire des zones de travail.
  • Hauteur 120 cm : La protection maximale. Elle agit comme un véritable garde-corps lourd, empêchant le passage des engins et assurant la protection des piétons dans les zones de coactivité les plus dangereuses.

Spécifications techniques des modèles droits

Tableau des configurations disponibles pour la barrière de protection droite Ø 89 mm.

Référence EAN Hauteur Longueur
B368CH35L600 3234640057842 35 cm 60 cm
B368CH35L1200 3234640057859 120 cm
B368CH60L600 3234640212616 60 cm 60 cm
B368CH60L1200 3234640212609 120 cm
B368CH120L600 3234640212593 120 cm 60 cm
B368CH120L1200 3234640212586 120 cm

Installation et durabilité en extérieur

La fixation au sol s'effectue par des chevilles (non fournies) via les perçages de 13 mm des platines. La solidité de l'ancrage est cruciale ; il est impératif d'utiliser un kit de fixation pour charges lourdes. L'un des atouts majeurs de cette barrière est son traitement de surface multicouche (zingage, bichromatage et poudre époxy), qui lui confère une résistance exceptionnelle à la corrosion. Ce traitement garantit une durée de vie prolongée en extérieur ou dans des atmosphères agressives, réduisant significativement les coûts de maintenance. Pour des zones nécessitant un accès occasionnel, vous pouvez compléter votre installation avec un arceau démontable de même diamètre. Pour toute aide à la configuration, contactez nos spécialistes.

Questions fréquentes

Cet arceau est-il vraiment capable d'arrêter un chariot élévateur ?
Oui, cet arceau est spécifiquement conçu pour résister aux chocs de chariots élévateurs et autres engins lourds à vitesse opérationnelle dans un entrepôt. La combinaison du tube Ø 89 mm x 3,2 mm et de la platine de 10 mm est dimensionnée pour absorber et dissiper des impacts importants.

Pourquoi la platine est-elle si épaisse (10 mm) ?
L'épaisseur de 10 mm est un facteur clé de la résistance globale. Elle empêche la base de se tordre ou de se cisailler lors d'un choc violent, assurant que l'énergie est transmise aux ancrages au sol et non absorbée par une déformation de la platine elle-même.

Le traitement de surface est-il vraiment supérieur à une simple peinture ?
Absolument. Le processus de zingage et bichromatage crée une barrière anti-corrosion en profondeur, tandis que la couche de poudre époxy finale offre une protection mécanique et esthétique. Cette triple protection est bien plus durable qu'une peinture standard, surtout en extérieur.

Quel type de chevilles utiliser pour la fixation ?
Pour une performance optimale, il est impératif d'utiliser des chevilles pour charges lourdes ou des goujons d'ancrage de diamètre 12 mm pour un perçage à 13 mm, adaptés à un sol en béton plein et de bonne qualité. Une fixation adéquate est essentielle pour garantir la résistance de l'arceau.

Foire Aux Questions −

Questions fréquentes sur les barrières et arceaux industriels

  • Quelles normes s’appliquent aux barrières et arceaux industriels ?

    Les équipements de protection industrielle doivent être conformes à plusieurs normes, dont l’EN ISO 14120 (protections fixes contre les risques mécaniques), l’ISO 13857 (distances de sécurité) et l’EN 15512 (résistance des racks). Leur application est encadrée par le Code du travail, notamment l’article R4224-3 sur la protection des circulations. Ces normes garantissent une protection fiable en cas de choc avec engins ou véhicules industriels.

  • Quelle résistance aux chocs garantissent ces dispositifs ?

    Les arceaux et barrières de qualité industrielle supportent des impacts allant jusqu’à 3 tonnes à basse vitesse (<10 km/h). Les arceaux renforcés avec tubes Ø 76 mm et platines larges assurent une absorption optimale. Les modèles à mémoire de forme en polyuréthane reprennent leur forme après déformation et réduisent fortement les coûts de maintenance sur le long terme.

  • Quels environnements nécessitent des protections périmétriques fixes ?

    Les protections périmétriques sont recommandées dans les entrepôts, zones de stockage, quais de chargement, lignes de production et plateformes logistiques. Elles permettent de sécuriser les piétons, machines sensibles, racks de stockage et infrastructures contre les collisions. L’INRS recommande leur usage systématique en cas de cohabitation engins/piétons.

  • Comment s’installe une barrière ou un arceau industriel ?

    L’installation dépend du support et du modèle : fixation par platines avec chevilles béton (Ø 12 à 16 mm) sur dalle ≥ 12 cm ou scellement chimique pour trafic lourd ou milieux humides. Les fixations doivent garantir une tenue dynamique. Il est recommandé de vérifier l’ancrage tous les 6 mois et de prévoir un contrôle visuel régulier.

  • Quelle est la durée de vie moyenne de ces protections ?

    La durée de vie varie selon le matériau : jusqu’à 15 ans pour l’acier galvanisé ou thermolaqué avec entretien minimal, plus de 10 ans pour les modèles à mémoire de forme sans intervention. L’absence de déformation structurelle réduit le coût total de possession (TCO) et diminue les interruptions de production liées à la maintenance.

  • Les arceaux à mémoire de forme sont-ils conformes aux normes ?

    Oui, les modèles à mémoire de forme sont conformes à la norme ISO 13849-1 pour les éléments de sécurité à comportement dynamique. Le polyuréthane utilisé est certifié non cassant, résistant aux UV, à l’huile et aux chocs répétés. Ces dispositifs sont particulièrement adaptés aux environnements logistiques à haute intensité.

  • Comment choisir entre barrière modulaire et arceau fixe ?

    Les barrières modulaires sont adaptées aux zones évolutives nécessitant des aménagements flexibles, tandis que les arceaux fixes renforcés conviennent aux zones de choc récurrent (quais, racks, machines). Le choix dépend du type d’impact attendu, de la fréquence d’exposition et de l’accessibilité à protéger.

  • Existe-t-il des obligations légales pour protéger les zones de circulation ?

    Oui. Le Code du travail impose la sécurisation des circulations en entreprise (art. R4224-3 à R4224-5). Des dispositifs comme les arceaux ou barrières sont exigés lorsque le risque de collision est identifié. Des audits internes ou externes (CARSAT, inspection du travail) peuvent recommander ou imposer leur mise en place.

  • Quel est le coût d’une installation complète ?

    Le coût varie selon le nombre d’unités, le type de protection (flexible ou fixe) et la méthode de pose. En moyenne, une protection complète de 10 ml coûte entre 1200 et 2500 € HT, hors pose. Le ROI est généralement constaté en moins de 18 mois en comparaison des coûts de réparation ou d’arrêt de production après choc.

  • Quels documents faut-il fournir pour prouver la conformité ?

    Un certificat de conformité CE ou une attestation de performance (résistance testée, normes respectées) est requis. Ces documents sont fournis par les fabricants ou distributeurs. Ils peuvent être exigés lors d’un audit sécurité, notamment dans les sites certifiés ISO 45001 ou audités par l’INRS ou un organisme accrédité.
