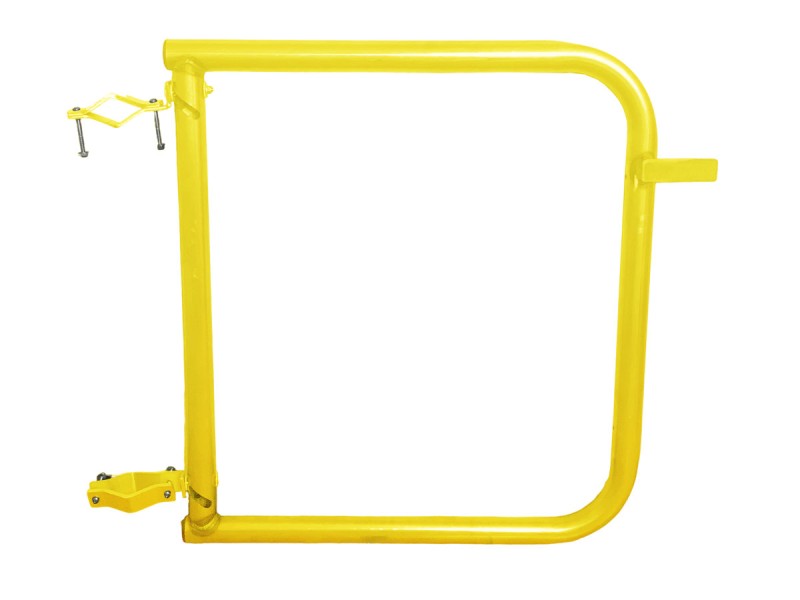

Portillon pour barrière de protection industrielle – L'accès piéton sécurisé et universel
Dans la gestion des flux industriels, délimiter les zones est une première étape, mais gérer les points de passage entre les piétons et les engins est crucial. Le portillon de sécurité Mottez transforme une simple ouverture dans un garde-corps en un sas de sécurité actif. Conçu pour s'adapter à vos installations existantes, il impose une action volontaire au piéton pour franchir la limite, le forçant à s'arrêter et à évaluer le danger. C'est un dispositif simple, mécanique et extrêmement fiable pour prévenir les accidents aux intersections entre voies piétonnes et zones de trafic d'engins.
Fonctionnalités et ergonomie au service de la sécurité
L'efficacité de ce portillon repose sur deux principes mécaniques éprouvés. Premièrement, la fermeture par gravité : grâce à des charnières inclinées, le portillon revient automatiquement en position fermée après chaque passage. L'absence de ressort garantit une fiabilité supérieure et une maintenance quasi nulle (bénéfice TCO). Deuxièmement, le blocage sur le sens de l'entrée : le portillon ne s'ouvre que dans une direction (généralement vers la zone sûre), ce qui oblige le piéton souhaitant entrer dans la zone à risque à tirer le portillon vers lui, marquant ainsi un temps d'arrêt salvateur pour contrôler son environnement.
Compatibilité et installation universelle

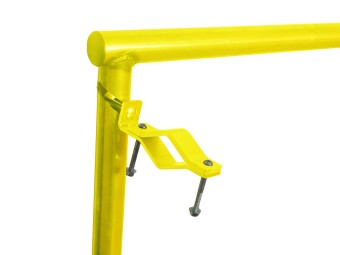

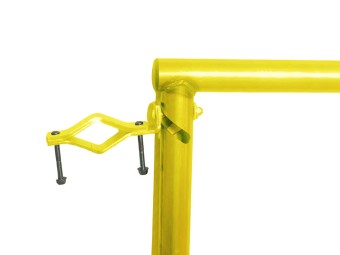

Le point fort majeur de ce produit est son système de fixation par brides ajustables. Il est conçu pour se fixer solidement sur tout type de montant de barrière de protection d'un diamètre compris entre 38 et 90 mm. Cette universalité vous permet de sécuriser vos accès sans avoir à remplacer vos protections existantes, qu'il s'agisse d'une barrière de Ø 40 mm, d'un modèle Ø 60 mm ou même d'arceaux lourds jusqu'à Ø 90 mm. C'est une solution de mise en conformité (retrofit) économique et rapide.
Spécifications techniques et variantes
Ce portillon est disponible en deux finitions pour s'adapter à votre environnement. Il offre une largeur de passage confortable de 620 mm.
| Caractéristique | Modèle Standard (B253S) | Modèle Zingué (B253SZJ) |
|---|---|---|
| Gencod (EAN) | 3234640058764 | 3234640063058 |
| Matériau | Tube acier Ø 40 mm | Tube acier Ø 40 mm zingué |
| Finition | Poudré époxy RAL jaune 1018 | |
| Compatibilité support | Tubes de Ø 38 à 90 mm | |
| Dimension utile (passage) | Largeur 620 x Hauteur 700 mm | |
| Dimension hors tout | Largeur 705 x Hauteur 870 mm | |
Un produit durable et responsable
Engagé dans une démarche d'éco-conception, ce portillon Mottez est fabriqué avec 70% de produit recyclé et est entièrement recyclable en fin de vie. De plus, il affiche un indice de réparabilité maximal de 10/10, soulignant sa conception simple et durable qui permet de remplacer facilement des pièces si nécessaire, prolongeant ainsi sa durée d'utilisation. Pour toute question sur l'intégration de ce portillon dans votre plan de circulation, contactez nos experts en sécurité industrielle.
Questions fréquentes
Comment fonctionne la fermeture par gravité ?
Contrairement à un système à ressort qui peut se détendre ou casser, la fermeture par gravité utilise le poids du portillon et des charnières montées avec un léger angle. Lorsque vous relâchez le portillon, il se referme naturellement et doucement de lui-même, garantissant que l'accès est toujours sécurisé après un passage.
Puis-je installer ce portillon sur une barrière d'une autre marque ?
Oui, tout à fait. Grâce à son système de fixation par brides réglables, ce portillon est compatible avec n'importe quel poteau ou montant tubulaire dont le diamètre est compris entre 38 mm et 90 mm, quelle que soit la marque de la barrière d'origine.
Pourquoi le portillon ne s'ouvre-t-il que dans un seul sens ?
C'est une fonctionnalité de sécurité essentielle. Le portillon doit être installé pour s'ouvrir vers la zone "sûre" (allée piétonne) et bloquer vers la zone "à risque" (voie de chariots). Cela oblige le piéton qui veut entrer dans la zone dangereuse à s'arrêter et à tirer le portillon, créant une pause qui incite à vérifier l'absence de danger.
Quelle est la différence entre les deux références proposées ?
La référence B253S est en acier peint époxy, adaptée pour un usage intérieur standard. La référence B253SZJ bénéficie d'un traitement supplémentaire par zingage avant la peinture époxy, ce qui lui confère une meilleure résistance à la corrosion, idéale pour des environnements plus humides ou des zones semi-extérieures.
Foire Aux Questions −
-
Quelles normes s’appliquent aux barrières et arceaux industriels ?
Les équipements de protection industrielle doivent être conformes à plusieurs normes, dont l’EN ISO 14120 (protections fixes contre les risques mécaniques), l’ISO 13857 (distances de sécurité) et l’EN 15512 (résistance des racks). Leur application est encadrée par le Code du travail, notamment l’article R4224-3 sur la protection des circulations. Ces normes garantissent une protection fiable en cas de choc avec engins ou véhicules industriels.
-
Quelle résistance aux chocs garantissent ces dispositifs ?
Les arceaux et barrières de qualité industrielle supportent des impacts allant jusqu’à 3 tonnes à basse vitesse (<10 km/h). Les arceaux renforcés avec tubes Ø 76 mm et platines larges assurent une absorption optimale. Les modèles à mémoire de forme en polyuréthane reprennent leur forme après déformation et réduisent fortement les coûts de maintenance sur le long terme.
-
Quels environnements nécessitent des protections périmétriques fixes ?
Les protections périmétriques sont recommandées dans les entrepôts, zones de stockage, quais de chargement, lignes de production et plateformes logistiques. Elles permettent de sécuriser les piétons, machines sensibles, racks de stockage et infrastructures contre les collisions. L’INRS recommande leur usage systématique en cas de cohabitation engins/piétons.
-
Comment s’installe une barrière ou un arceau industriel ?
L’installation dépend du support et du modèle : fixation par platines avec chevilles béton (Ø 12 à 16 mm) sur dalle ≥ 12 cm ou scellement chimique pour trafic lourd ou milieux humides. Les fixations doivent garantir une tenue dynamique. Il est recommandé de vérifier l’ancrage tous les 6 mois et de prévoir un contrôle visuel régulier.
-
Quelle est la durée de vie moyenne de ces protections ?
La durée de vie varie selon le matériau : jusqu’à 15 ans pour l’acier galvanisé ou thermolaqué avec entretien minimal, plus de 10 ans pour les modèles à mémoire de forme sans intervention. L’absence de déformation structurelle réduit le coût total de possession (TCO) et diminue les interruptions de production liées à la maintenance.
-
Les arceaux à mémoire de forme sont-ils conformes aux normes ?
Oui, les modèles à mémoire de forme sont conformes à la norme ISO 13849-1 pour les éléments de sécurité à comportement dynamique. Le polyuréthane utilisé est certifié non cassant, résistant aux UV, à l’huile et aux chocs répétés. Ces dispositifs sont particulièrement adaptés aux environnements logistiques à haute intensité.
-
Comment choisir entre barrière modulaire et arceau fixe ?
Les barrières modulaires sont adaptées aux zones évolutives nécessitant des aménagements flexibles, tandis que les arceaux fixes renforcés conviennent aux zones de choc récurrent (quais, racks, machines). Le choix dépend du type d’impact attendu, de la fréquence d’exposition et de l’accessibilité à protéger.
-
Existe-t-il des obligations légales pour protéger les zones de circulation ?
Oui. Le Code du travail impose la sécurisation des circulations en entreprise (art. R4224-3 à R4224-5). Des dispositifs comme les arceaux ou barrières sont exigés lorsque le risque de collision est identifié. Des audits internes ou externes (CARSAT, inspection du travail) peuvent recommander ou imposer leur mise en place.
-
Quel est le coût d’une installation complète ?
Le coût varie selon le nombre d’unités, le type de protection (flexible ou fixe) et la méthode de pose. En moyenne, une protection complète de 10 ml coûte entre 1200 et 2500 € HT, hors pose. Le ROI est généralement constaté en moins de 18 mois en comparaison des coûts de réparation ou d’arrêt de production après choc.
-
Quels documents faut-il fournir pour prouver la conformité ?
Un certificat de conformité CE ou une attestation de performance (résistance testée, normes respectées) est requis. Ces documents sont fournis par les fabricants ou distributeurs. Ils peuvent être exigés lors d’un audit sécurité, notamment dans les sites certifiés ISO 45001 ou audités par l’INRS ou un organisme accrédité.
Variations du produit
| Nom de la combinaison | Référence | Prix | Quantité | |
|
Couleur :
Modèle : Acier
Mode de fixation : Par colliers
Dimensions (en mm) : Ø 40 - L 705 x H 870
|
EX0130291 |
215,00 €
|
En stock |
|
|
Couleur :
Mode de fixation : Par colliers
Dimensions (en mm) : Ø 40 - L 705 x H 870
Modèle : Acier zingué
|
EX0130292 |
245,00 €
|
En stock |
|
Le portillon de sécurité industriel Mottez est la solution idéale pour créer un point de passage sécurisé et contrôlé au sein de vos barrières de protection. Son système de fixation universel par brides lui permet de s'adapter sur la majorité des montants tubulaires existants. Doté d'une fermeture automatique par gravité et d'un blocage du sens d'ouverture, il oblige le piéton à marquer un arrêt, renforçant ainsi sa sécurité avant de pénétrer dans une zone à risque.
- Compatibilité universelle : Se fixe par brides sur tout tube de Ø 38 à 90 mm.
- Sécurité active : Fermeture automatique par gravité (sans ressort) et ouverture dans un seul sens.
- Haute visibilité : Finition poudré époxy RAL jaune 1018.
- Installation facile : Se fixe directement sur le montant d'une barrière existante.
