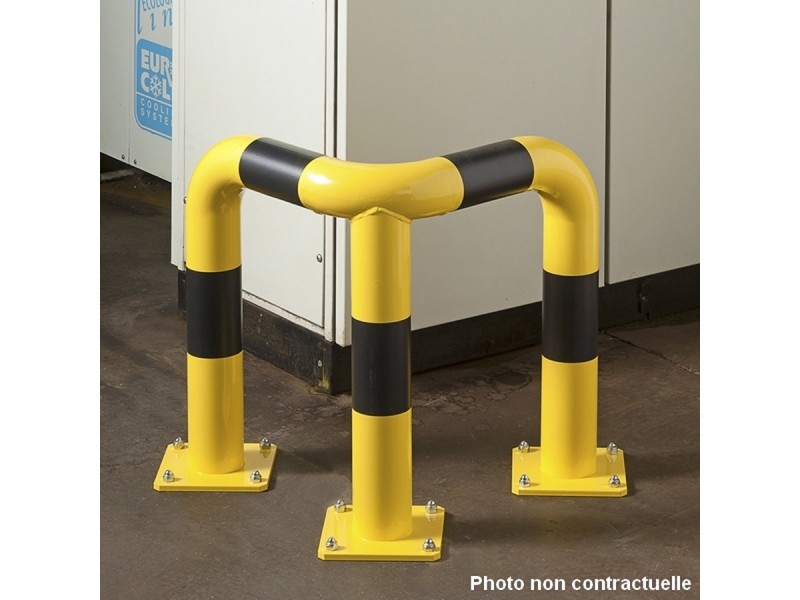

Arceau de protection d'angle Ø 76 mm jaune et noir
search
  • Arceau de protection d'angle Ø 76 mm jaune et noir
  • Arceau de protection d'angle Ø 76 mm jaune et noir

Arceau de protection d'angle renforcé modulable Ø 76 mm

L'arceau de protection d'angle Mottez Ø 76 mm est la solution renforcée pour sécuriser les angles de bâtiments, de machines ou de racks de stockage. Fabriqué en tube d'acier de large diamètre et monté sur des platines épaisses, il offre une résistance supérieure aux chocs. Modulable en trois hauteurs, il s'adapte à tous vos besoins de protection. C'est un choix durable et fiable, fabriqué avec 70% d'acier recyclé et garanti 2 ans.

  • Tube haute résistance : Acier Ø 76 mm, épaisseur 2 mm.
  • Platine d'ancrage renforcée : 18 x 18 cm, épaisseur 8 mm.
  • Modularité complète : Disponible en 3 hauteurs : 35, 60 et 120 cm.
  • Garantie fabricant : Un investissement serein pour une durée de 2 ans.
  • Éco-conception : Composé à 70% de produit recyclé.
Voir plus ▾
Mode de fixation :
Hauteur hors sol (en mm) :
Dimensions (en mm) :
Diamètre tube :
Couleur :
Garantie 12 mois

209,00 € HT

250,80 € TTC
Réf. EX0130138 - Poids unit. 11.1 kg
Garantie 12 mois
Quantité

visa cb

Moyens de paiements

Description détaillée −

Arceau de protection d'angle Ø 76 mm jaune et noir – La protection renforcée et modulable

Les angles sont les points névralgiques de tout site industriel, constamment exposés aux chocs des engins de manutention. L'arceau de protection d'angle renforcé Mottez Ø 76 mm a été conçu pour offrir une défense robuste et durable à ces zones critiques. Associant un tube de large diamètre à une platine d'ancrage surdimensionnée, il absorbe et dissipe efficacement l'énergie des impacts. Sa grande modularité, avec trois hauteurs au choix, permet de créer une protection parfaitement adaptée au niveau de risque, le tout avec la sérénité d'une garantie de 2 ans.

Une conception robuste pour une protection fiable

La performance de cet arceau d'angle repose sur l'équilibre parfait entre ses composants. Le tube en acier de 76 mm de diamètre et 2 mm d'épaisseur forme une barrière physique imposante et très résistante. Cette structure est soudée sur deux platines massives de 18 x 18 cm et 8 mm d'épaisseur, qui assurent une base d'ancrage extrêmement stable. Cette conception garantit que, lors d'un choc, la force est répartie sur une large surface, maximisant la résistance à l'arrachement et à la déformation pour une protection efficace et durable de vos infrastructures.

Un guide pour choisir la hauteur de protection idéale

Cette gamme vous permet de ne pas surdimensionner (ou sous-dimensionner) votre protection. Choisissez la hauteur la plus pertinente pour chaque situation :

  • Hauteur 35 cm : C'est la protection basse ciblée, parfaite pour stopper les fourches de transpalettes et protéger la base des murs ou des pieds de rack.
  • Hauteur 60 cm : La hauteur polyvalente, idéale pour protéger contre les chocs du châssis des chariots légers tout en maintenant une bonne visibilité générale.
  • Hauteur 120 cm : Le niveau de sécurité maximal. Cet arceau agit comme un véritable garde-corps, délimitant clairement la zone et protégeant les équipements hauts ou les piétons.

Spécifications techniques

Tableau comparatif des trois modèles d'arceaux de protection d'angle Ø 76 mm.

Référence EAN Hauteur Dimensions de l'angle Poids
M620SANGH35 3234640062488 35 cm 64 x 64 cm 11,10 kg
M620SANGH60 3234640062495 60 cm 64 x 64 cm 13,80 kg
M620SANGH120 3234640062501 120 cm 64 x 64 cm 20,40 kg

Installation et engagement durable

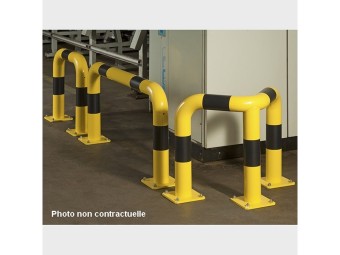

La fixation au sol s'effectue via des perçages de 13 mm dans les platines, prévus pour des chevilles métalliques pour béton (réf. conseillée B374S8D12). Pour une protection homogène de vos installations, vous pouvez l'associer avec les arceaux de protection droits de Ø 76 mm. Ce produit témoigne également d'un engagement responsable : il est recyclable et fabriqué avec 70% d'acier recyclé. Pour des angles nécessitant une résistance encore plus élevée, l'arceau d'angle de Ø 89 mm est la solution ultime. Pour toute question sur la configuration de votre projet, contactez nos spécialistes.

Questions fréquentes

Quelle est la différence entre cet arceau de Ø 76 mm et celui de Ø 60 mm ?
Le diamètre de 76 mm, associé à une platine plus épaisse de 8 mm (contre 6 mm), offre une résistance mécanique nettement supérieure. Il est recommandé pour les zones où les risques de chocs sont plus fréquents ou plus violents, impliquant des engins de manutention plus lourds.

Que couvre la garantie de 2 ans ?
La garantie de 2 ans atteste de la qualité de fabrication du produit et couvre les éventuels défauts de soudure ou de finition dans le cadre d'une utilisation normale. Elle ne s'applique pas aux dommages résultant de collisions.

Quel type de fixation est recommandé ?
Pour une efficacité maximale, il est conseillé d'utiliser des chevilles métalliques pour béton de diamètre 12 mm et de longueur 100 mm (type réf. B374S8D12), afin de garantir un ancrage solide dans une dalle de béton de bonne qualité.

Pourquoi l'indice de réparabilité est-il de 0/10 ?
C'est une caractéristique normale pour ce type d'équipement de sécurité. Un arceau de protection est conçu pour se déformer de manière irréversible afin d'absorber l'énergie d'un choc et ainsi protéger l'infrastructure derrière lui. Il n'est pas conçu pour être réparé, mais remplacé pour garantir à nouveau une sécurité à 100%.

Foire Aux Questions −

Questions fréquentes sur les étriers et protections d’angle

  • Quels critères techniques garantissent la conformité d’un étrier de protection industriel ?

    Un étrier de protection industriel conforme doit respecter les normes EN ISO 12100 et EN ISO 14120, assurant une conception sécurisée et une résistance mécanique adéquate. Il doit être fabriqué en acier galvanisé ou en acier inoxydable, avec une épaisseur minimale de 3 mm, et présenter une résistance aux chocs d'au moins 2 800 J, équivalente à une collision de 2 tonnes à 6 km/h. La visibilité est également cruciale, souvent assurée par des coloris contrastés comme le jaune et noir.

  • Quelle est la différence entre un étrier à sceller et un modèle sur platines ?

    Un étrier à sceller est inséré directement dans le sol avec une profondeur recommandée de 200 mm, offrant une stabilité maximale, idéal pour les zones à fort trafic. En revanche, un modèle sur platines est fixé à la surface à l'aide de chevilles, facilitant l'installation et le remplacement, adapté aux surfaces en béton ou en asphalte.

  • Quels équipements nécessitent une protection d’angle spécifique ?

    Les équipements tels que les rayonnages industriels, les machines sensibles, les bornes incendie, les lampadaires et les bornes de recharge pour véhicules électriques sont particulièrement exposés aux chocs. L'installation de protections d'angle permet de prévenir les dommages structurels et d'assurer la sécurité des installations.

  • Comment assurer la maintenance des étriers de protection ?

    La maintenance des étriers de protection est minimale. Il est recommandé d'effectuer des inspections visuelles régulières pour détecter d'éventuelles déformations ou corrosions. Après un impact significatif, une vérification approfondie est conseillée pour s'assurer de l'intégrité de la fixation et de la structure. Le nettoyage peut être réalisé avec des produits non corrosifs pour préserver le revêtement.

  • Quelles normes régissent les protections d’angle en milieu industriel ?

    Les protections d’angle doivent se conformer aux normes EN ISO 14120, qui spécifie les exigences générales pour la conception et la construction des protecteurs, et EN ISO 13857, qui détermine les distances de sécurité pour éviter l'accès aux zones dangereuses. Ces normes garantissent une protection efficace contre les risques mécaniques.

  • Quels matériaux sont privilégiés pour les étriers de protection en environnement corrosif ?

    Dans les environnements exposés à la corrosion, tels que les zones maritimes ou chimiques, l'acier inoxydable est recommandé pour sa résistance accrue. Il offre une durabilité supérieure et nécessite moins d'entretien comparé à l'acier galvanisé.

  • Comment choisir la hauteur appropriée d’un étrier de protection ?

    La hauteur de l’étrier dépend de l’équipement à protéger. Pour les installations basses comme les bornes ou les poteaux, une hauteur de 500 à 800 mm est généralement suffisante. Pour les équipements plus élevés ou les zones à risque accru, des modèles atteignant 1 100 mm peuvent être nécessaires.

  • Les étriers de protection sont-ils adaptés aux zones de circulation piétonne ?

    Oui, les étriers de protection peuvent délimiter les zones de circulation piétonne, assurant une séparation claire entre les piétons et les engins de manutention. Ils contribuent à prévenir les accidents en guidant les flux de déplacement.

  • Existe-t-il des solutions amovibles pour les étriers de protection ?

    Certaines configurations permettent l'installation d'étriers amovibles, notamment grâce à des platines avec fourreaux ou des systèmes de fixation spécifiques. Ces solutions offrent une flexibilité pour les zones nécessitant un accès temporaire ou une reconfiguration fréquente.

  • Comment assurer la visibilité des étriers de protection en milieu industriel ?

    La visibilité est essentielle pour prévenir les collisions. L'utilisation de couleurs vives comme le jaune, souvent combinée avec des bandes noires, est courante. Des revêtements réfléchissants ou des bandes de signalisation peuvent également être ajoutés pour améliorer la détection visuelle, surtout dans des environnements à faible luminosité.
