Barrière pivotante manuelle à cardan - 2 supports de lisse WES 215

Barrière pivotante manuelle à cardan WES 215 – Pivotement horizontal/vertical pour accès en terrain accidenté

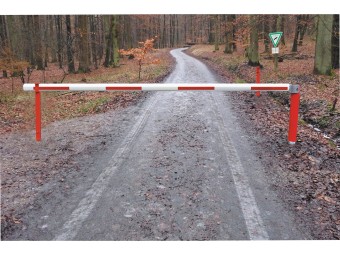

La WES 215 est conçue pour sécuriser des voies où le relief rend les barrières classiques difficiles à exploiter : pistes forestières, chemins ruraux, accès techniques en zone industrielle. Son articulation à cardan autorise un pivotement horizontal (ouverture latérale) et vertical (franchissement d’obstacles ou de dévers ponctuels) tout en maintenant la lisse sous contrôle. Deux supports de lisse réglables assurent l’appui et la stabilité en position fermée comme ouverte.

Conception et matériaux

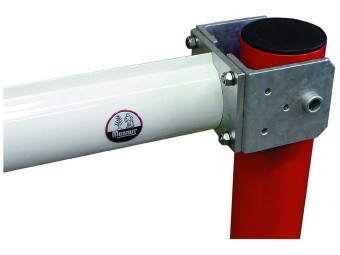

Le support principal, en acier Ø101,6×4 mm, intègre un tube rotatif Ø121×4 mm laqué rouge (RAL 3020). La lisse ovale en aluminium 102×82 mm, laquée blanc (RAL 9010), reçoit des bandes rétroréfléchissantes pour une visibilité accrue et une protection anti-assise en partie supérieure. Une rainure inférieure facilite la fixation d’accessoires. Les deux supports de lisse en acier 70×40×3 mm offrent des réglages de +130 mm (bas) et +120 mm (haut) pour rattraper les écarts de niveau.

Fonctionnalités et ergonomie

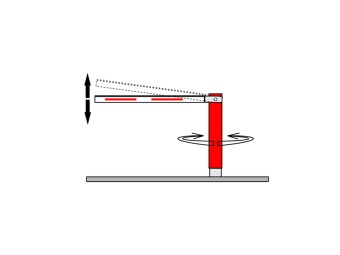

• Articulation à cardan : pivotement horizontal ou vertical selon la configuration du site, utile sur routes déformées ou en forte pente.
• Grandes portées : passages de 3 à 8 m, avec câble de tension à partir de 5,5 m pour stabiliser la lisse et lisse télescopique à partir de 6,5 m pour simplifier transport et réglage.
• Appuis réglables : deux supports de lisse inclus, réglables pour obtenir une fermeture propre et limiter les vibrations.
• Verrouillage : base pré-percée pour cadenas (non fourni) ; options de serrures à clé disponibles sur le support de lisse (cylindre européen, triangle pompier).

Performances et capacités

La WES 215 offre un passage utile de 3 à 8 m par pas réguliers. Le support principal présente une hauteur hors sol de 2 000 mm, tandis que les supports de lisse assurent un appui entre environ 970 et 1 200 mm selon réglage. La section ovale 102×82 mm confère une bonne rigidité en longue portée, renforcée par le câble de tension au-delà de 5,5 m.

Spécifications techniques

Installation et pose

Choisir la pose sur platines pour une installation rapide sur dalle/enrobé porteur ; préférer le scellement quand la portance est incertaine ou que de fortes sollicitations latérales sont attendues. Aligner soigneusement le support principal et les deux supports de lisse afin d’obtenir un contact homogène en position fermée. En longue portée (≥ 5,5 m), mettre en tension le câble prévu à cet effet. En ≥ 6,5 m, finaliser l’ajustement de longueur avec la lisse télescopique. À la mise en service, vérifier le jeu du cardan et le serrage de toutes les fixations.

Compatibilité et accessoires

Selon vos exigences, vous pouvez opter pour des serrures à clé (cylindre européen ou triangle pompier) montées sur le support de lisse. Pour des besoins proches, consultez aussi : la barrière pivotante lisse renforcée 5,5 m, le modèle avec câble de tension, la version 2 supports jusqu’à 6 m ou la lisse ronde 3 m.

Entretien et bonnes pratiques

Nettoyer régulièrement les surfaces laquées et les adhésifs à l’eau tiède + détergent doux, rincer et sécher. Lubrifier légèrement l’articulation selon l’usage du site. Éviter solvants agressifs et lavages haute pression au voisinage du système de verrouillage. Contrôler périodiquement le jeu du cardan, les axes et les fixations.

Sécurité et conditions d’usage

Maintenir dégagée la zone de débattement. Adapter la signalisation en amont (panneaux, marquages) selon le contexte. Ne pas utiliser la lisse comme appui ou assise. Vérifier que le verrouillage est engagé en position ouverte ou fermée avant de laisser la barrière sans surveillance.

Dimensionnement et configuration

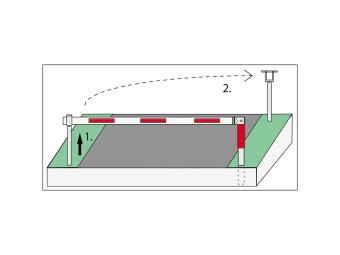

Caler la longueur de lisse sur le passage utile et les marges d’approche. Sur terrain en pente ou irrégulier, exploiter l’articulation à cardan pour trouver la position la plus sûre, puis régler finement les deux supports de lisse. Pour valider la configuration (longueur, pose, verrouillage), contactez l’équipe Equipexpert.

Note pour votre commande

Merci d’indiquer le mode de fixation souhaité (sur platines ou à sceller) et, le cas échéant, le type de verrouillage à clé désiré (cylindre européen ou serrure pompier) dans le champ « Commentaires » lors de la commande.

Questions fréquentes

À quoi sert l’articulation à cardan ?
Elle permet un pivotement horizontal et vertical, pratique sur chemins irréguliers, en dévers ou en présence d’obstacles. La barrière s’adapte au terrain tout en restant contrôlable.

Quelle longueur de passage puis-je couvrir ?
Le modèle couvre des passages de 3 à 8 m. À partir de 5,5 m, un câble de tension stabilise la lisse et, à partir de 6,5 m, la lisse devient télescopique pour l’ajustement sur site.

Platines ou scellement ?
Les deux sont possibles. Les platines accélèrent la pose sur support porteur ; le scellement est adapté si la portance est incertaine ou si des efforts latéraux sont attendus.

Quelles solutions de verrouillage sont proposées ?
La base est pré-percée pour cadenas (non fourni). Des serrures à clé peuvent être montées sur le support de lisse (cylindre européen ou triangle pompier).

Comment entretenir la barrière ?
Lavage à l’eau tiède + détergent doux, rinçage/séchage. Contrôle périodique du cardan, des axes et des fixations. Lubrification légère de l’articulation si nécessaire.
