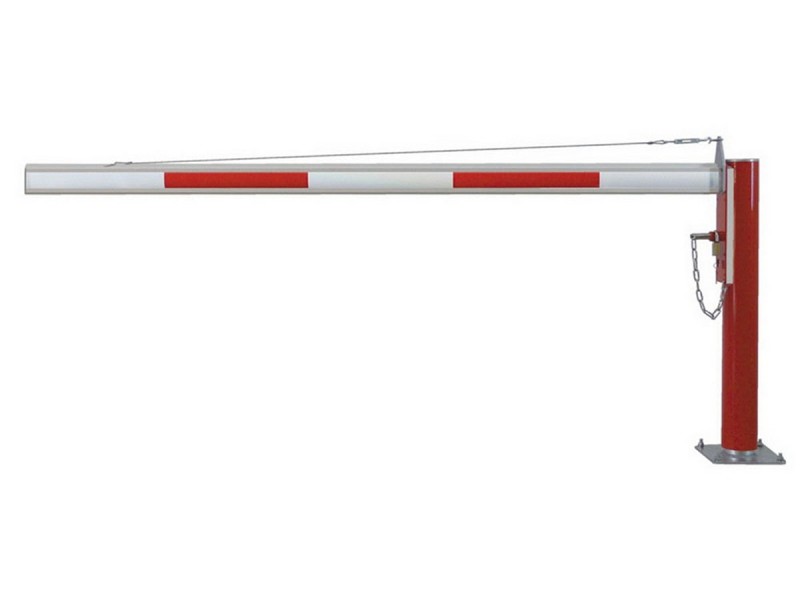

Barrière pivotante manuelle avec câble de tension WES 125

Barrière pivotante manuelle WES 125 – Stabilité renforcée sans support de lisse

La WES 125 combine une lisse aluminium 86×46 mm et un câble de tension afin d’assurer une horizontalité fiable sur les longues portées, tout en restant sans support de lisse pour gagner de la place au sol. La structure acier (support principal Ø101,6×4,0 mm avec tube rotatif Ø121×4,0 mm) offre un pivotement régulier avec verrouillage à 90° en ouverture et en fermeture. Elle convient aux accès internes de sites industriels, logistiques ou tertiaires où l’on recherche simplicité, visibilité et maîtrise du coût global.

Conception et matériaux

La lisse rectangulaire est réalisée en aluminium extrudé 86×46 mm, laqué blanc RAL 9010 avec bandes rétroréfléchissantes rouge/blanc pour la visibilité. Elle intègre en partie supérieure un profil anti-assise et, en partie inférieure, une rainure d’accessoires. Le support principal en acier Ø101,6×4,0 mm reçoit un tube de rotation Ø121×4,0 mm laqué RAL 3020. Les pièces acier sont galvanisées à chaud ; la boulonnerie et les ferrures sont en inox selon versions. Ces choix matériologiques visent la durabilité en usage intensif.

Fonctionnalités et ergonomie

• Pivotement horizontal avec arrêts tous les 90° pour sécuriser la position ouverte/fermée.
• Câble de tension dès 3 m de portée pour stabiliser la lisse et compenser le porte-à-faux.
• Sans support de lisse : moins de pièces à régler, un gabarit d’implantation simplifié et un encombrement réduit.
• Fermeture : perçage pour cadenas (non fourni) ou boîtiers à clé (cylindre européen, triangle pompier).

Performances et capacités

La barrière couvre des passages de 1 à 6 m. La hauteur hors sol du support principal est d’environ 1 m. Le câble de tension limite la flèche au quotidien et préserve la géométrie de la lisse, un point important pour le coût de maintenance (contrôles espacés, réglages rapides).

Spécifications techniques

Installation et pose

Implanter le support principal à l’aplomb, perpendiculairement à l’axe de circulation. Choisir la pose sur platines pour les dalles porteuses (interventions plus rapides), ou le scellement pour un ancrage durable quand la portance du sol est incertaine. Régler la tension du câble afin d’obtenir une lisse horizontale sur toute la course. Vérifier l’enclenchement du verrouillage à 90° en ouverture et en fermeture.

Compatibilité et accessoires

Selon vos procédures d’accès, ajoutez un boîtier à clé (cylindre européen ou serrure pompier). Pour des passages similaires avec appuis latéraux, la barrière à 2 supports de lisse est adaptée. Pour de petits passages, orientez-vous vers la barrière lisse ronde 3 m. Pour une esthétique de lisse différente, voir la version lisse rectangulaire 3 m ou, pour des portées renforcées spécifiques, la lisse renforcée 5,5 m.

Entretien et bonnes pratiques

Nettoyer la lisse et les surfaces laquées à l’eau tiède + détergent doux, puis rincer et sécher. Éviter les solvants agressifs. Contrôler régulièrement le serrage des ancrages, la tension du câble et le bon état des bandes rétroréfléchissantes. Lubrifier modérément les axes si nécessaire.

Sécurité et conditions d’usage

Maintenir dégagée la zone de rotation. Mettre en place une signalisation adaptée (panneau, marquage au sol) selon vos règles internes. Ne pas laisser la barrière en position intermédiaire : verrouiller à 90° en fin de manœuvre.

Dimensionnement et configuration

Déterminer la longueur de lisse en fonction du passage utile, des marges de manœuvre et des contraintes de site. Dès 3 m, prévoir le câble de tension. Pour valider le mode de pose et le verrouillage adapté à vos procédures, contactez nos techniciens.

Questions fréquentes

Le câble de tension est-il obligatoire ?
Il est requis à partir de 3 m de portée pour assurer l’horizontale et limiter la flèche.

La WES 125 exige-t-elle un support de lisse ?
Non, ce modèle est sans support de lisse, ce qui simplifie l’implantation et réduit l’encombrement au sol.

Quel mode de pose choisir ?
Les platines 250×250 mm conviennent aux dalles porteuses et facilitent la maintenance. Le scellement est recommandé pour un ancrage durable lorsque la portance du sol est incertaine.

Quelles solutions de verrouillage existent ?
Pré-perçage pour cadenas (non fourni) en standard. En option : boîtiers à clé (cylindre européen) et/ou serrure pompier selon vos procédures.

Quel entretien prévoir ?
Nettoyage à l’eau tiède et détergent doux, contrôle du serrage des ancrages et de la tension du câble, remplacement des bandes rétroréfléchissantes si besoin.
