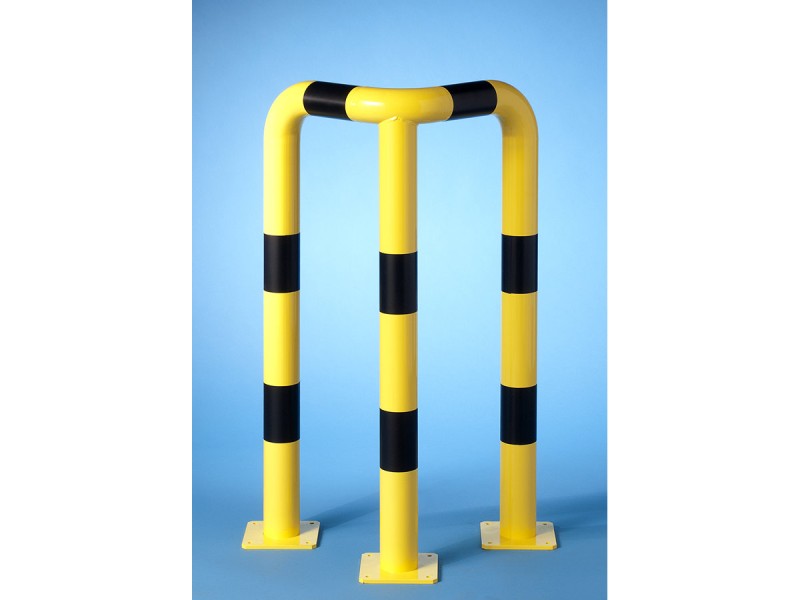

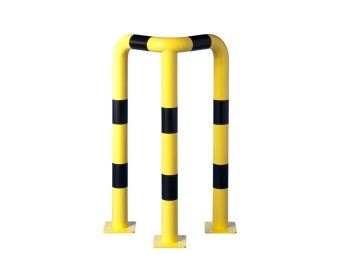

Arceau de protection d'angle lourd anti-collision Ø 89 mm

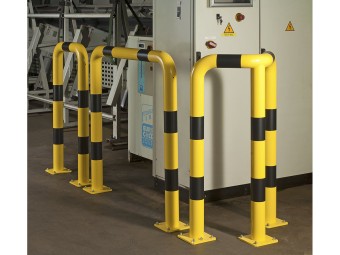

L'arceau de protection d'angle Mottez Ø 89 mm est la solution la plus robuste pour la défense de vos points les plus exposés. Conçu pour résister aux impacts violents des chariots élévateurs, il combine un tube en acier de très large section (3,2 mm d'épaisseur) à une platine d'ancrage massive de 10 mm d'épaisseur. C'est la protection indispensable pour les quais logistiques, les entrepôts à fort trafic et les abords de machines critiques.

  • Tube très haute résistance : Acier Ø 89 mm, épaisseur 3,20 mm.
  • Platine d'ancrage massive : 18 x 18 cm, épaisseur 10 mm.
  • Traitement extérieur longue durée : Zingage, bichromatage et poudre époxy.
  • Modularité sur mesure : Disponible en 3 hauteurs : 35, 60 et 120 cm.
  • Installation sécurisée : Perçage Ø 13 mm pour fixations à forte charge.
Voir plus ▾
Mode de fixation :
Hauteur hors sol (en mm) :
Dimensions (en mm) :
Diamètre tube :
Couleur :
Garantie 12 mois

405,00 € HT

486,00 € TTC
Réf. EX0130146 - Poids unit. 32.5 kg
Garantie 12 mois
Quantité

visa cb

Moyens de paiements

Description détaillée −

Arceau de protection d'angle Ø 89 mm jaune et noir – La protection ultime pour vos angles

Dans les zones où la circulation des chariots élévateurs est intense, les angles de bâtiments et d'équipements sont soumis à un risque de collision maximal. L'arceau de protection d'angle lourd Mottez Ø 89 mm est la réponse définitive à ce défi. Dimensionné pour les impacts les plus sévères, il constitue une barrière physique quasi-infranchissable. Sa conception associe un tube de diamètre exceptionnel à une platine surdimensionnée, créant le plus haut niveau de protection disponible pour préserver l'intégrité de vos infrastructures et la sécurité de vos opérations.

Une conception systémique pour une résistance extrême

La robustesse de ce butoir d'angle ne repose pas sur un seul élément, mais sur la synergie de ses trois composants clés. Le tube en acier de 89 mm de diamètre avec une paroi épaisse de 3,20 mm offre une inertie et une capacité d'absorption des chocs exceptionnelles. Cette résistance est ancrée au sol par une platine massive de 18 x 18 cm et 10 mm d'épaisseur, conçue pour résister à la torsion et au cisaillement. Enfin, l'ensemble est protégé par un traitement anticorrosion multicouche (zingage, bichromatage, poudre époxy), garantissant une durabilité maximale même en extérieur ou dans des conditions difficiles, et donc un coût total de possession (TCO) optimisé.

Un guide pour choisir la hauteur de protection adaptée au risque

Cette gamme vous permet de calibrer votre protection avec précision. Choisissez la hauteur en fonction des engins circulant dans la zone :

  • Hauteur 35 cm : La protection anti-fourches par excellence. C'est la hauteur idéale pour bloquer les fourches de chariots élévateurs et de transpalettes, prévenant les dommages les plus critiques à la base des murs ou des racks.
  • Hauteur 60 cm : La protection polyvalente pour les châssis. Elle est parfaitement dimensionnée pour stopper le corps des chariots et gerbeurs, protégeant efficacement les machines et les installations techniques.
  • Hauteur 120 cm : La barrière de dissuasion et de protection maximale. Elle agit comme un garde-corps lourd, empêchant l'accès, protégeant les équipements hauts (armoires électriques) et sécurisant les zones de coactivité.

Spécifications techniques

Tableau comparatif des trois modèles d'arceaux de protection d'angle lourds Ø 89 mm.

Référence EAN Hauteur Dimensions de l'angle
B368SANGH35 3234640057866 35 cm 64 x 64 cm
B368SANGH60 3234640212630 60 cm 64 x 64 cm
B368SANGH120 3234640212623 120 cm 64 x 64 cm

Installation et solutions de protection globales

La fixation au sol, via les perçages de 13 mm, requiert des chevilles pour charges lourdes (non fournies) afin de garantir une performance optimale. Pour créer un périmètre de sécurité cohérent et de même résistance, cet arceau d'angle peut être combiné avec les barrières de protection droites de Ø 89 mm. Si un passage piéton est nécessaire, un portillon de sécurité industriel peut être installé sur une barrière adjacente. Pour toute question sur la conception de votre plan de protection, contactez nos spécialistes.

Questions fréquentes

Cet arceau est-il vraiment capable d'arrêter un chariot élévateur ?
Oui, la combinaison d'un tube de 89 mm avec une paroi de 3,2 mm et d'une platine d'ancrage de 10 mm d'épaisseur est spécifiquement conçue pour résister aux impacts de chariots élévateurs à vitesse d'opération normale dans un entrepôt, protégeant ainsi efficacement vos infrastructures.

Quelle est l'importance de l'épaisseur de la platine (10 mm) ?
L'épaisseur de 10 mm est fondamentale. Elle empêche la platine de se plier ou de se cisailler lors d'un choc violent, assurant que l'arceau reste solidaire du sol et joue pleinement son rôle d'absorption d'énergie. C'est un gage de très haute résistance.

Le traitement de surface est-il adapté pour les quais de chargement extérieurs ?
Absolument. Le traitement multicouche par zingage, bichromatage et poudre époxy offre une protection anticorrosion supérieure, parfaitement adaptée à une utilisation en extérieur, même dans des conditions climatiques difficiles ou des atmosphères légèrement agressives.

Quel type de fixation au sol est obligatoire pour cet arceau ?
Pour garantir la performance maximale de l'arceau, il est impératif d'utiliser des fixations pour charges lourdes, telles que des goujons d'ancrage ou des chevilles chimiques, dans une dalle en béton saine et d'épaisseur suffisante. Une fixation standard serait le point faible du système.

Foire Aux Questions −

Questions fréquentes sur les étriers et protections d’angle

  • Quels critères techniques garantissent la conformité d’un étrier de protection industriel ?

    Un étrier de protection industriel conforme doit respecter les normes EN ISO 12100 et EN ISO 14120, assurant une conception sécurisée et une résistance mécanique adéquate. Il doit être fabriqué en acier galvanisé ou en acier inoxydable, avec une épaisseur minimale de 3 mm, et présenter une résistance aux chocs d'au moins 2 800 J, équivalente à une collision de 2 tonnes à 6 km/h. La visibilité est également cruciale, souvent assurée par des coloris contrastés comme le jaune et noir.

  • Quelle est la différence entre un étrier à sceller et un modèle sur platines ?

    Un étrier à sceller est inséré directement dans le sol avec une profondeur recommandée de 200 mm, offrant une stabilité maximale, idéal pour les zones à fort trafic. En revanche, un modèle sur platines est fixé à la surface à l'aide de chevilles, facilitant l'installation et le remplacement, adapté aux surfaces en béton ou en asphalte.

  • Quels équipements nécessitent une protection d’angle spécifique ?

    Les équipements tels que les rayonnages industriels, les machines sensibles, les bornes incendie, les lampadaires et les bornes de recharge pour véhicules électriques sont particulièrement exposés aux chocs. L'installation de protections d'angle permet de prévenir les dommages structurels et d'assurer la sécurité des installations.

  • Comment assurer la maintenance des étriers de protection ?

    La maintenance des étriers de protection est minimale. Il est recommandé d'effectuer des inspections visuelles régulières pour détecter d'éventuelles déformations ou corrosions. Après un impact significatif, une vérification approfondie est conseillée pour s'assurer de l'intégrité de la fixation et de la structure. Le nettoyage peut être réalisé avec des produits non corrosifs pour préserver le revêtement.

  • Quelles normes régissent les protections d’angle en milieu industriel ?

    Les protections d’angle doivent se conformer aux normes EN ISO 14120, qui spécifie les exigences générales pour la conception et la construction des protecteurs, et EN ISO 13857, qui détermine les distances de sécurité pour éviter l'accès aux zones dangereuses. Ces normes garantissent une protection efficace contre les risques mécaniques.

  • Quels matériaux sont privilégiés pour les étriers de protection en environnement corrosif ?

    Dans les environnements exposés à la corrosion, tels que les zones maritimes ou chimiques, l'acier inoxydable est recommandé pour sa résistance accrue. Il offre une durabilité supérieure et nécessite moins d'entretien comparé à l'acier galvanisé.

  • Comment choisir la hauteur appropriée d’un étrier de protection ?

    La hauteur de l’étrier dépend de l’équipement à protéger. Pour les installations basses comme les bornes ou les poteaux, une hauteur de 500 à 800 mm est généralement suffisante. Pour les équipements plus élevés ou les zones à risque accru, des modèles atteignant 1 100 mm peuvent être nécessaires.

  • Les étriers de protection sont-ils adaptés aux zones de circulation piétonne ?

    Oui, les étriers de protection peuvent délimiter les zones de circulation piétonne, assurant une séparation claire entre les piétons et les engins de manutention. Ils contribuent à prévenir les accidents en guidant les flux de déplacement.

  • Existe-t-il des solutions amovibles pour les étriers de protection ?

    Certaines configurations permettent l'installation d'étriers amovibles, notamment grâce à des platines avec fourreaux ou des systèmes de fixation spécifiques. Ces solutions offrent une flexibilité pour les zones nécessitant un accès temporaire ou une reconfiguration fréquente.

  • Comment assurer la visibilité des étriers de protection en milieu industriel ?

    La visibilité est essentielle pour prévenir les collisions. L'utilisation de couleurs vives comme le jaune, souvent combinée avec des bandes noires, est courante. Des revêtements réfléchissants ou des bandes de signalisation peuvent également être ajoutés pour améliorer la détection visuelle, surtout dans des environnements à faible luminosité.
