Barrière levante manuelle à contrepoids - passage jusqu’à 6m WES 41

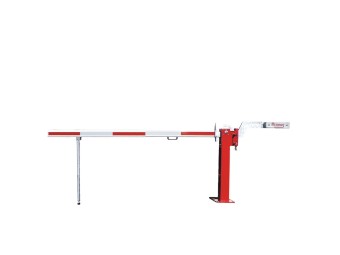

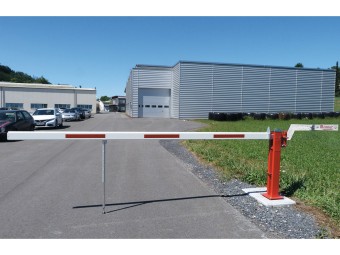

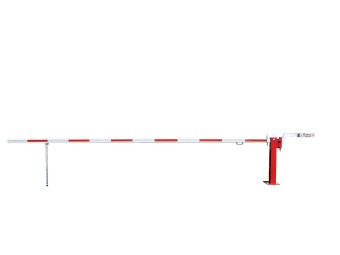

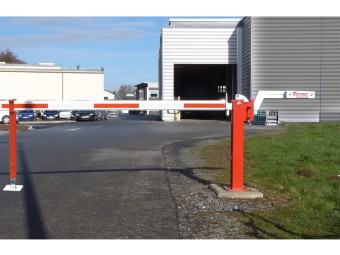

Barrière levante manuelle à contrepoids WES 41 – Accès jusqu’à 6 m, réglages précis sur platines

La WES 41 répond aux besoins de contrôle d’accès sur sites tertiaires, industriels, logistiques et chantiers. Son contrepoids à plaques équilibre la lisse et facilite les manœuvres répétées, sans alimentation électrique ni entretien complexe. La pose sur platines accélère l’installation sur enrobé ou dalle et limite les interruptions d’exploitation.

Conception et matériaux

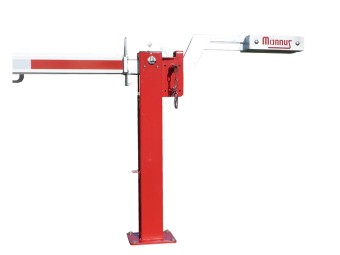

Le support principal est un tube acier de 120×40×3 mm, finition laquée rouge (RAL 3020), assurant rigidité et durée dans le temps. La lisse rectangulaire en aluminium, laquée blanc (RAL 9010), reçoit des bandes rétro-réfléchissantes pour une signalisation claire de jour comme de nuit, une protection anti-assise en partie supérieure et une rainure inférieure pour accessoires. Le contrepoids et la lisse sont équilibrés en usine pour une cinématique fiable et régulière.

Fonctionnalités et ergonomie

• Manœuvre assistée par contrepoids : ouverture/fermeture fluides, effort réduit pour l’agent.

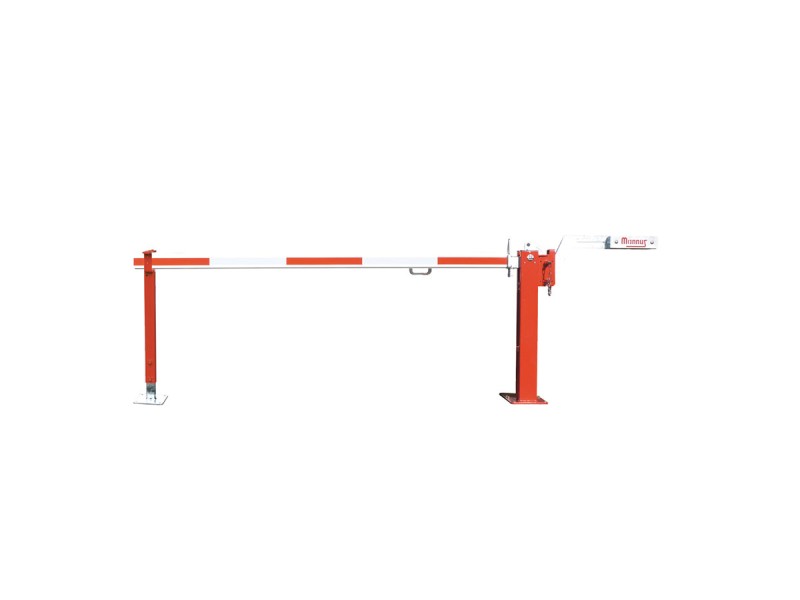

• Réglages fins des supports de lisse : version fixe (acier) ajustable de +130 mm en bas et +120 mm en haut ; version suspendue (aluminium) ajustable de +80 mm en bas et +180 mm en haut.
• Visibilité accrue : lisse blanche avec bandes réflectos rouges, repères lisibles.
• Fonction 90° : verrouillage à 90° possible uniquement avec l’option boîtier serrure cylindre européen + pompier.

Performances et capacités

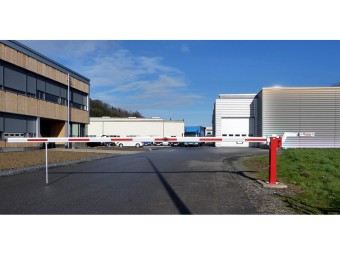

La WES 41 couvre des passages utiles de 3 à 6 m pour une hauteur hors sol de 1 000 mm. En cas de largeur exceptionnelle, l’installation de deux barrières en vis-à-vis avec supports suspendus permet d’atteindre une ouverture portée jusqu’à 12,5 m (selon configuration et dégagements). En voie présentant une déclivité, le fonctionnement horizontal de la lisse reste possible pour une pente maximale de 5 %.

Spécifications techniques

Installation et pose

La fixation se fait uniquement sur platines : prévoir un support plan et suffisamment porteur, dimensionner chevilles/tiges selon le matériau (dalle, enrobé, massif). Mettre la lisse au niveau en s’appuyant sur les réglages des supports (fixe ou suspendu). En vis-à-vis, soigner l’alignement des axes et les butées de fin de course. Pour une exploitation durable, contrôler les couples de serrage après les premières semaines d’usage.

Compatibilité et accessoires

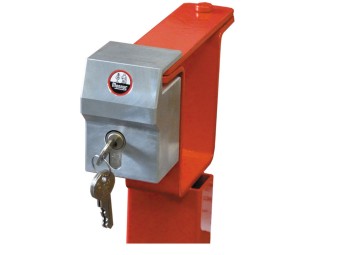

La WES 41 accepte plusieurs systèmes de verrouillage : pré-perçage pour cadenas (non fourni) et options à clé. Pour intervention des secours ou verrouillage standard, sélectionnez : — le verrouillage par serrure pompier (triangle 11/17 mm) sur support de lisse fixe, — ou le verrouillage par cylindre européen.

Pour limiter les intrusions sous la flèche dans les zones fréquentées, ajoutez une ridelle de protection sous la lisse. Si votre accès dépasse 6 m ou exige une assistance renforcée, orientez-vous vers la barrière à 2 vérins WES 350 (8 m) ou, selon vos contraintes, vers la version à vérin WES 31.

Entretien et bonnes pratiques

Nettoyer périodiquement les surfaces laquées et adhésifs à l’eau tiède + détergent doux, puis rincer et sécher. Éviter solvants agressifs et projections prolongées d’eau sous pression. Vérifier régulièrement l’état des axes, serrures et fixations, ainsi que la bonne course de la lisse. En sites exposés (poussière, atmosphère saline), augmenter la fréquence de rinçage.

Sécurité et conditions d’usage

La lisse ne doit pas supporter de charge (pas d’assise). Dégager la zone de débattement et, si besoin, compléter par une signalisation amont. Pour prévenir un état intermédiaire dangereux, l’extraction de la clé est possible uniquement en position ouverte ou fermée avec les boîtiers de serrure adaptés.

Dimensionnement et configuration

Choisir la longueur de lisse en fonction du passage utile et des marges à l’approche (poteau, gabarit). En présence de pente, privilégier le support suspendu pour bénéficier d’une course d’ajustement plus large. Pour valider la configuration, contactez l’équipe Equipexpert : nous vérifions les dégagements, la portance des supports et les options de verrouillage adaptées à votre site.

Note pour votre commande : ce modèle est disponible avec support de lisse fixe ou support de lisse suspendu. Merci d’indiquer votre préférence (fixe ou suspendu) dans le champ « Commentaires » lors de la commande ; aucun surcoût. À défaut de précision, nous vous contacterons pour validation.

Questions fréquentes

Peut-on installer la WES 41 sur une voie en pente ?
Oui. Le fonctionnement horizontal de la lisse est possible jusqu’à 5 % d’inclinaison longitudinale en s’appuyant sur les réglages des supports (fixe ou suspendu).

Comment dépasser 6 m de passage ?
Deux WES 41 peuvent être posées en vis-à-vis avec supports suspendus pour une ouverture portée jusqu’à 12,5 m, sous réserve de dégagements et d’un bon alignement.

Quelle différence avec une barrière à vérin ?
Le contrepoids équilibre l’effort mécaniquement et convient très bien aux accès jusqu’à 6 m. La version à vérin (WES 31) est pertinente quand l’encombrement latéral doit rester minimal.

Quels verrous sont compatibles ?
Pré-perçage pour cadenas (non fourni) et options à clé : cylindre européen et triangle pompier. Le verrouillage à 90° est possible seulement avec l’option boîtier combinant cylindre européen et pompier.

Y a-t-il des recommandations d’entretien ?
Oui : lavage à l’eau tiède + détergent doux, rinçage/séchage, contrôle périodique des fixations, axes, serrures et de la course de la lisse.
