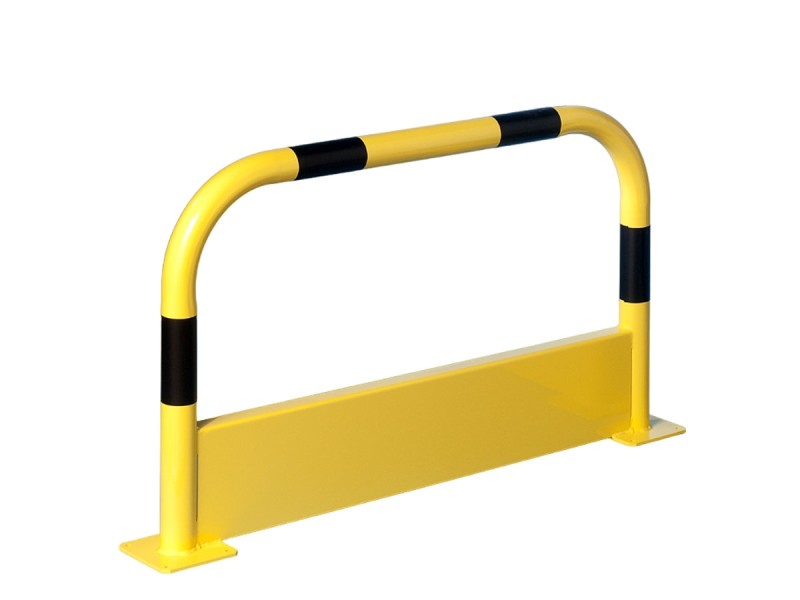

Arceau de protection industriel avec plinthe de protection Ø 60 mm
search
  • Arceau de protection industriel avec plinthe de protection Ø 60 mm
  • Arceau de protection industriel avec plinthe de protection Ø 60 mm

Arceau de sécurité industriel avec soubassement Ø60mm

Cet arceau de protection industriel Mottez offre une sécurité renforcée pour vos zones sensibles. Sa conception unique combine un tube en acier de 60 mm de diamètre avec une plinthe de protection en tôle, créant une double barrière contre les chocs des engins de manutention, notamment les coups de fourches de chariots élévateurs.

  • Double protection : Arceau tubulaire et plinthe en tôle.
  • Structure robuste : Tube acier Ø 60 mm, épaisseur 2 mm.
  • Plinthe renforcée : Hauteur 200 mm, épaisseur 3 mm.
  • Fixation stable : Platines de 150 x 150 mm avec perçages Ø 9 mm.
  • Fabrication française : Conçu et fabriqué par Mottez.
Voir plus ▾
Mode de fixation :
Hauteur hors sol (en mm) :
Dimensions (en mm) :
Diamètre tube :
Couleur :
Garantie 12 mois

185,00 € HT

222,00 € TTC
Réf. EX0130053 - Poids unit. 13 kg
Garantie 12 mois
Quantité

visa cb

Moyens de paiements

Description détaillée −

Arceau de protection industriel avec plinthe de protection Ø 60 mm – Sécurité renforcée pour zones à risque

Dans un environnement industriel où la circulation d'engins de manutention est constante, la protection des équipements, des infrastructures et du personnel est une priorité absolue. L'arceau de protection avec plinthe Mottez est une solution de sécurité passive conçue spécifiquement pour répondre à cette exigence. Fabriqué en France, ce dispositif combine la robustesse d'un arceau tubulaire à la protection ciblée d'une plinthe en tôle, offrant une défense optimale contre les impacts à différentes hauteurs, en particulier ceux provenant des fourches de chariots élévateurs et de transpalettes.

Conception et matériaux au service de la résistance

La performance de cet arceau repose sur une sélection rigoureuse de matériaux. La structure principale est un tube en acier de 60 mm de diamètre pour 2 mm d'épaisseur. Ce dimensionnement assure une excellente absorption et dissipation de l'énergie en cas de choc, prévenant ainsi les dommages sur l'élément protégé. La plinthe, ou soubassement, est une tôle d'acier de 3 mm d'épaisseur sur une hauteur de 200 mm. Cette caractéristique est essentielle : elle forme une barrière infranchissable pour les fourches de chariots opérant à bas niveau, un risque non couvert par les arceaux standards. Le tout est solidement ancré au sol via des platines de 150 x 150 mm et 6 mm d'épaisseur, garantissant une stabilité maximale.

Une double protection stratégique pour vos actifs

L'avantage principal de ce modèle est sa double fonctionnalité. L'arceau tubulaire supérieur protège contre les chocs du châssis des véhicules, tandis que la plinthe bloque spécifiquement les fourches. Concrètement, cela se traduit par une réduction significative des coûts de maintenance et de remplacement de vos machines, tableaux électriques, ou têtes de rayonnages. En délimitant clairement les voies de circulation, il structure l'espace de travail et diminue le risque d'accidents, un bénéfice direct pour la sécurité de vos opérateurs et la fluidité de vos opérations logistiques.

Spécifications techniques

Informations détaillées pour le modèle droit référence B366CDROIT :

Caractéristique Valeur
Référence B366CDROIT
Désignation Arceau droit
Longueur 1000 mm
Hauteur 650 mm
Encombrement hors tout 1090 mm
Diamètre du tube 60 mm
Épaisseur du tube 2 mm
Hauteur de la plinthe 200 mm
Épaisseur de la plinthe 3 mm
Dimensions des platines 150 x 150 x 6 mm
Perçage des platines Ø 9 mm
Poids 13,00 kg

Installation et fixation au sol

La mise en place de l'arceau est simple et rapide, conçue pour minimiser l'interruption de vos activités. Chaque platine est pré-percée de trous de 9 mm de diamètre, permettant un ancrage solide dans les sols en béton. Il est recommandé d'utiliser un kit de fixation avec boulon et cheville pour barrières adapté à la nature et à l'épaisseur de votre sol. Une installation correcte est le garant de l'efficacité de la protection. Pour des configurations plus complexes, il peut être judicieux de l'associer à une barrière de protection industrielle de même diamètre pour créer un périmètre de sécurité complet.

Domaines d'application et usages

La polyvalence de cet arceau le rend indispensable dans de nombreux contextes professionnels. Il est idéal pour :

  • Protéger les machines de production : Isolez les équipements coûteux des voies de circulation.
  • Sécuriser les zones de stockage : Évitez les chocs en tête de gondole ou sur les racks de stockage.
  • Délimiter les zones piétonnes : Séparez les flux de personnel des flux de véhicules.
  • Protéger les infrastructures : Mettez à l'abri les angles de murs, les poteaux, les armoires et tableaux électriques.

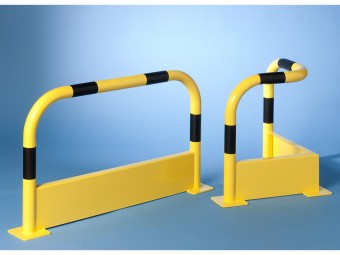

Pour la protection des angles saillants, un arceau de protection d'angle renforcé constitue un complément pertinent.

Sécurité et conformité en milieu de travail

L'installation de protections physiques telles que cet arceau s'inscrit dans une démarche globale de prévention des risques professionnels. Elle répond aux obligations de l'employeur en matière de sécurisation des lieux de travail. Des organismes de référence comme l'INRS recommandent la séparation des flux de circulation pour prévenir les collisions. Cet équipement est un outil concret pour mettre en application ces bonnes pratiques et garantir un environnement de travail plus sûr pour tous. Pour toute question sur la mise en conformité de votre site, n'hésitez pas à nous solliciter via notre formulaire de contact.

Questions fréquentes

Comment fixer cet arceau de protection au sol ?
L'arceau se fixe à l'aide de boulons d'ancrage (non fournis) à insérer dans les trous de 9 mm des platines. Le choix des chevilles et des boulons doit être adapté à la nature de votre sol (béton, asphalte) pour garantir une résistance optimale à l'arrachement.

Quelle est la différence entre cet arceau et un modèle sans plinthe ?
La plinthe en tôle de 200 mm de haut offre une protection spécifique contre les coups de fourches de chariots élévateurs et transpalettes, qui opèrent très bas. Un arceau classique protège des chocs plus hauts (châssis) mais peut laisser passer les fourches, causant des dégâts importants.

Ce produit est-il adapté pour un usage en extérieur ?
La finition standard est conçue pour un usage intérieur. Pour une implantation en extérieur exposée aux intempéries, il est essentiel de vérifier si un traitement anti-corrosion spécifique (galvanisation) est nécessaire. Veuillez nous contacter pour discuter de vos besoins spécifiques.

Quels sont les délais de livraison pour ce type de matériel ?
Les délais de livraison varient en fonction des stocks et des quantités commandées. Pour obtenir une estimation précise pour votre projet, nous vous invitons à réaliser une demande de devis ou à contacter directement notre service client.

Foire Aux Questions −

Questions fréquentes sur les barrières et arceaux industriels

  • Quelles normes s’appliquent aux barrières et arceaux industriels ?

    Les équipements de protection industrielle doivent être conformes à plusieurs normes, dont l’EN ISO 14120 (protections fixes contre les risques mécaniques), l’ISO 13857 (distances de sécurité) et l’EN 15512 (résistance des racks). Leur application est encadrée par le Code du travail, notamment l’article R4224-3 sur la protection des circulations. Ces normes garantissent une protection fiable en cas de choc avec engins ou véhicules industriels.

  • Quelle résistance aux chocs garantissent ces dispositifs ?

    Les arceaux et barrières de qualité industrielle supportent des impacts allant jusqu’à 3 tonnes à basse vitesse (<10 km/h). Les arceaux renforcés avec tubes Ø 76 mm et platines larges assurent une absorption optimale. Les modèles à mémoire de forme en polyuréthane reprennent leur forme après déformation et réduisent fortement les coûts de maintenance sur le long terme.

  • Quels environnements nécessitent des protections périmétriques fixes ?

    Les protections périmétriques sont recommandées dans les entrepôts, zones de stockage, quais de chargement, lignes de production et plateformes logistiques. Elles permettent de sécuriser les piétons, machines sensibles, racks de stockage et infrastructures contre les collisions. L’INRS recommande leur usage systématique en cas de cohabitation engins/piétons.

  • Comment s’installe une barrière ou un arceau industriel ?

    L’installation dépend du support et du modèle : fixation par platines avec chevilles béton (Ø 12 à 16 mm) sur dalle ≥ 12 cm ou scellement chimique pour trafic lourd ou milieux humides. Les fixations doivent garantir une tenue dynamique. Il est recommandé de vérifier l’ancrage tous les 6 mois et de prévoir un contrôle visuel régulier.

  • Quelle est la durée de vie moyenne de ces protections ?

    La durée de vie varie selon le matériau : jusqu’à 15 ans pour l’acier galvanisé ou thermolaqué avec entretien minimal, plus de 10 ans pour les modèles à mémoire de forme sans intervention. L’absence de déformation structurelle réduit le coût total de possession (TCO) et diminue les interruptions de production liées à la maintenance.

  • Les arceaux à mémoire de forme sont-ils conformes aux normes ?

    Oui, les modèles à mémoire de forme sont conformes à la norme ISO 13849-1 pour les éléments de sécurité à comportement dynamique. Le polyuréthane utilisé est certifié non cassant, résistant aux UV, à l’huile et aux chocs répétés. Ces dispositifs sont particulièrement adaptés aux environnements logistiques à haute intensité.

  • Comment choisir entre barrière modulaire et arceau fixe ?

    Les barrières modulaires sont adaptées aux zones évolutives nécessitant des aménagements flexibles, tandis que les arceaux fixes renforcés conviennent aux zones de choc récurrent (quais, racks, machines). Le choix dépend du type d’impact attendu, de la fréquence d’exposition et de l’accessibilité à protéger.

  • Existe-t-il des obligations légales pour protéger les zones de circulation ?

    Oui. Le Code du travail impose la sécurisation des circulations en entreprise (art. R4224-3 à R4224-5). Des dispositifs comme les arceaux ou barrières sont exigés lorsque le risque de collision est identifié. Des audits internes ou externes (CARSAT, inspection du travail) peuvent recommander ou imposer leur mise en place.

  • Quel est le coût d’une installation complète ?

    Le coût varie selon le nombre d’unités, le type de protection (flexible ou fixe) et la méthode de pose. En moyenne, une protection complète de 10 ml coûte entre 1200 et 2500 € HT, hors pose. Le ROI est généralement constaté en moins de 18 mois en comparaison des coûts de réparation ou d’arrêt de production après choc.

  • Quels documents faut-il fournir pour prouver la conformité ?

    Un certificat de conformité CE ou une attestation de performance (résistance testée, normes respectées) est requis. Ces documents sont fournis par les fabricants ou distributeurs. Ils peuvent être exigés lors d’un audit sécurité, notamment dans les sites certifiés ISO 45001 ou audités par l’INRS ou un organisme accrédité.
