Portique pivotant - hauteur réglable jusqu’à 2,80m HBS 50

Portique pivotant - hauteur réglable jusqu’à 2,80 m HBS 50 – contrôle d’accès parking précis

Le HBS 50 est un portique pivotant conçu pour limiter la hauteur des véhicules à l’entrée des parkings privés, sites logistiques ou résidences. Sa lisse en aluminium, associée à des montants en acier, offre un contrôle efficace du gabarit tout en permettant l’ouverture ponctuelle de l’accès pour les véhicules autorisés.

Conception et matériaux

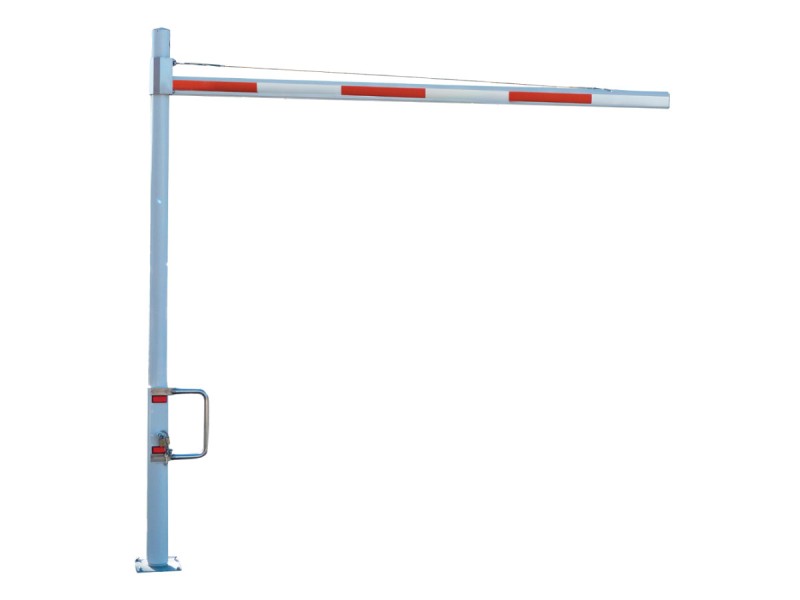

La structure associe des montants en acier (Ø 101,6 × 4,0 mm) protégés par galvanisation et une lisse en aluminium 86 × 46 mm équipée d’un câble de tension. Les composants sont prévus pour un usage extérieur et des cycles d’ouverture occasionnels propres aux parkings privés. Selon configurations, les éléments peuvent être fournis en acier galvanisé ou inox.

Performances et capacités

La hauteur de passage est réglable jusqu’à 2,80 m, ce qui couvre la majorité des parkings privatifs et des voies techniques. La largeur de passage se dimensionne de 3 à 12 m ; pour les ouvertures supérieures à 6 m, la lisse est livrée en deux parties pour garantir la rigidité. Cette modularité permet d’adapter le portique au plan de circulation et au gabarit des véhicules autorisés.

Besoin d’une hauteur supérieure ? La gamme propose une version jusqu’à 3,80 m (référence HBS 54) pour les accès plus hauts.

Fonctionnalités et ergonomie

• Pivotement maîtrisé pour libérer ponctuellement l’accès.
• Réglage de hauteur simple lors de la mise en service puis à la maintenance.
• Verrouillage au choix : perçage pour cadenas (non fourni) sur support principal, ou boîtiers de serrure (cylindre européen et/ou clé pompier) pour une gestion d’accès encadrée.
• Signalisation adaptable grâce aux kits de fixation pour panneaux sur support principal ou sur lisse.

Installation et pose

Deux méthodes sont possibles : fixation sur platine 250 × 250 mm ou scellement (gabarit recommandé pour le positionnement). Vérifier le support (résistance, planéité) et réaliser un contrôle de niveau avant serrage définitif. Le réglage de la hauteur et la mise en tension du câble de la lisse se font lors de la mise en service. En environnement venté, privilégier une implantation perpendiculaire aux vents dominants et une vérification régulière de la quincaillerie.

Compatibilité et accessoires

Pour compléter l’installation et faciliter l’usage, plusieurs accessoires sont disponibles et compatibles avec ce modèle :

• Pour afficher la hauteur, ajoutez un kit de panneau sur support principal ou un kit de panneau sur lisse.
• Pour limiter les chocs sous lisse, la balancelle aluminium 2,10 m avec chaînes est prévue pour l’alerte visuelle et sonore.
• Pour une fermeture encadrée, optez pour la clé prisonnière sur cylindre européen (extraction de clé en position sécurisée).
• Si votre site nécessite un réglage de hauteur supérieur, voir le portique pivotant HBS 54 (jusqu’à 3,80 m).

Spécifications techniques

Entretien et bonnes pratiques

Planifier un contrôle visuel trimestriel : serrage de la boulonnerie, état du câble de tension, réglage de la hauteur. Nettoyer la lisse et les montants à l’eau tiède et savon doux ; éviter solvants agressifs et nettoyeurs haute pression au voisinage des joints. En zone côtière, augmenter la fréquence de rinçage à l’eau claire.

Sécurité et conditions d’usage

Installer le portique de manière à garantir la visibilité de la hauteur limite à l’approche. Prévoir la signalisation verticale adaptée sur le site. Réserver la manœuvre à du personnel autorisé (verrouillage par cadenas ou cylindre) et mettre en place un protocole d’ouverture pour les livraisons exceptionnelles.

Dimensionnement et configuration

Mesurer précisément la largeur utile d’accès (entre maçonneries ou bordures) et définir la hauteur cible selon les types de véhicules à restreindre (ex. utilitaires H≤2,60 m). Pour les portails supérieurs à 6 m de large, anticiper l’apport d’une lisse en deux parties et d’une balancelle si nécessaire. Pour un conseil rapide sur le choix du verrouillage et des accessoires, contactez nos techniciens.

Mise en service et maintenance

À la réception, vérifier les composants et l’absence de déformation. Après pose, régler la hauteur, tendre le câble de lisse, et tester le pivotement en sécurité. Documenter la position de verrouillage (ouverte/fermée) et archiver la procédure d’accès (lieu des clés/cadenas, personnes habilitées).

Questions fréquentes

Pouvons-nous régler la hauteur après installation ?
Oui, la hauteur de passage du HBS 50 est réglable jusqu’à 2,80 m ; le réglage s’effectue lors de la mise en service puis à la maintenance.

Quel type de verrouillage choisir ?
En standard, le support principal est pré-percé pour cadenas (non fourni). En option, un boîtier de serrure à cylindre européen, avec ou sans clé pompier, facilite la gestion des accès par le personnel habilité.

La largeur de 12 m est-elle d’un seul tenant ?
Au-delà de 6 m, la lisse est livrée en deux parties pour garantir la rigidité de l’ensemble.

Platine ou scellement ?
Les deux sont possibles. Sur platines 250 × 250 mm, la pose est plus rapide. Le scellement avec gabarit est recommandé pour un ancrage durable sur sols neufs.

Quels accessoires recommandez-vous ?
Un kit de fixation pour panneaux (sur support principal ou lisse) pour la hauteur affichée, une balancelle pour alerte sous lisse et, selon vos procédures, un verrouillage par cylindre européen avec clé prisonnière.
