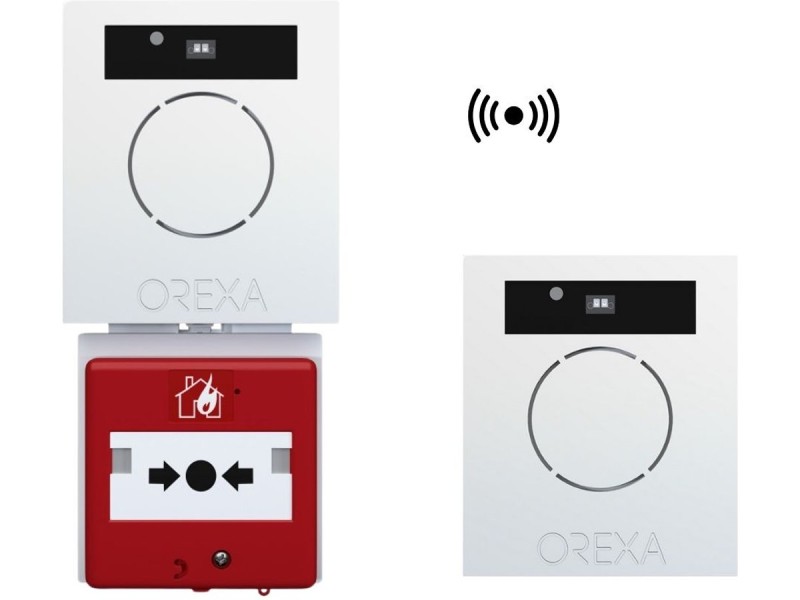

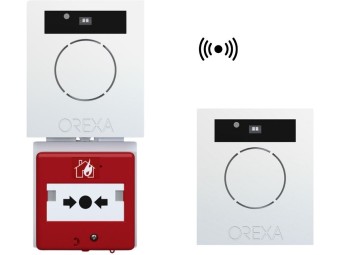

Kit alarme incendie type 4 radio Orexa avec sirène flash pour ERP

Kit alarme incendie type 4 radio OREXA avec sirène flash – système complet sans câblage pour ERP

À retenir

• Kit type 4 radio pour ERP, sans câblage de liaison entre les boîtiers.
• Centrale avec déclencheur manuel intégré, sirène 90 dB et flash, complétée par un diffuseur radio.
• Version avec déclencheur manuel radio supplémentaire pour ajouter un point de commande déporté.

Conception et matériaux

Le kit regroupe des boîtiers radio conçus pour un usage courant en bâtiment. La centrale AATR4011, le diffuseur ADIR4011 et le déclencheur ADTR4010 sont réalisés en ABS, avec des formats compacts adaptés aux circulations et locaux techniques. La centrale et le diffuseur sont livrés avec un indice de protection IP55 dans la configuration fournie. Le déclencheur manuel radio est en IP23, pouvant être porté en IP55 avec un capot de protection adapté, ce qui couvre la plupart des locaux intérieurs protégés.

L’ensemble des appareils est alimenté par des piles lithium CR123A 3 V, ce qui supprime le raccordement secteur pour ces éléments. L’autonomie indiquée dans la documentation est une valeur maximale théorique qui dépend des conditions d’exploitation, du nombre d’essais et de la qualité des piles utilisées.

Performances et capacités

Le kit assure une alerte sonore et visuelle de type 4 en radio, avec contrôle de l’état du réseau. La centrale type 4 radio et le diffuseur sonore et visuel délivrent un son incendie conforme au tempo NFS 32001, associé à un flash lumineux, avec un niveau sonore d’environ 90 dB à 2 m. La technologie radio LoRa en bande 868 MHz est utilisée pour la communication entre les boîtiers.

La portée annoncée est jusqu’à 200 m dans un bâtiment et 350 m en champ libre pour la centrale et le diffuseur, et jusqu’à 100 m dans un bâtiment pour le déclencheur manuel radio ADTR4010, sous réserve de l’environnement. Chaque appareil surveille la communication radio et l’état de ses piles. L’autonomie maximale théorique est de l’ordre de 2 ans en veille et 4 heures en alarme, à condition de remplacer régulièrement les piles et de réarmer les déclencheurs après chaque essai ou alarme.

Installation et pose

L’installation du kit se fait sans câblage de liaison entre les boîtiers. La centrale se fixe au mur par vis après retrait du capot supérieur, insertion des piles et lancement de l’autotest intégré, avec un positionnement permettant la lecture des voyants et l’accès au déclencheur. Le diffuseur ADIR4011 se pose également au mur et se met en service par retrait de la languette des piles, sans paramétrage matériel.

Le déclencheur manuel radio ADTR4010 se fixe par quatre vis, à environ 1,20 m de hauteur, avec retrait de la languette de la pile avant la fermeture du boîtier. L’appairage radio entre les éléments de la gamme Orexa est automatique. La personnalisation des noms de zones, la vérification de la communication et le suivi des événements s’effectuent via l’application Smart Orexa sur smartphone.

Scénarios d’usage

Ce kit vise en priorité les établissements recevant du public où la mise en place d’une alarme type 4 est requise et où le radio évite des travaux de câblage. Il est particulièrement adapté aux bâtiments existants ou rénovés où les gaines sont saturées ou difficiles d’accès.

On retrouve ce type de kit radio dans de nombreux ERP de petite ou moyenne capacité : écoles maternelles ou primaires, mairies et annexes, salles polyvalentes ou salles des fêtes, médiathèques ou bibliothèques de commune, locaux associatifs ou sportifs. Dans ces contextes, la centrale avec sirène et flash assure le signal principal, le diffuseur ADIR4011 renforce la diffusion dans une autre zone et, pour le kit 1, le déclencheur manuel radio ADTR4010 permet d’ajouter un point de déclenchement à proximité d’une sortie ou d’un accueil.

Le kit peut également être utilisé sur des sites temporaires ou des bâtiments dont l’aménagement évolue, la technologie radio permettant d’ajuster l’implantation des boîtiers, sous réserve du respect de la portée radio et des préconisations réglementaires locales.

Limites d’usage

Le kit n’est pas destiné aux environnements fortement exposés aux intempéries ou aux chocs sans protection complémentaire. Les performances radio peuvent être réduites par des obstacles importants ou par une configuration complexe du bâtiment, ce qui impose de vérifier la portée lors de la mise en service et d’adapter l’implantation si nécessaire. Les boîtiers radio restent dépendants de la bonne santé de leurs piles et du réarmement des déclencheurs manuels après essai ou alarme : un DM radio laissé déclenché maintient un défaut sur le réseau et consomme les piles de l’installation.

Pour la conception globale du système d’alarme en ERP, il convient de se référer aux textes réglementaires en vigueur, notamment les arrêtés du 25 juin 1980 et du 22 juin 1990 relatifs aux établissements recevant du public, ainsi qu’aux recommandations de l’installateur spécialisé.

Compatibilité et produits associés

Les éléments AATR4011, ADTR4010 et ADIR4011 appartiennent à la gamme Orexa radio et communiquent avec les autres équipements type 4 radio du fabricant. Le déclencheur manuel radio ADTR4010 peut être commandé séparément pour ajouter des points de déclenchement. Le diffuseur sonore et visuel ADIR4011 permet de densifier la couverture sonore et lumineuse dans les zones à forte occupation.

La centrale peut être suivie et personnalisée via l’application Smart Orexa, qui centralise les informations d’alimentation, de communication et d’historique d’alarme. Pour compléter l’installation ou comparer avec d’autres configurations, les alarmes incendie type 4 Orexa sont disponibles dans la catégorie Alarmes incendie type 4, les déclencheurs et diffuseurs dans la catégorie Déclencheurs et diffuseurs incendie, et les solutions packagées dans la catégorie Kit alarme incendie ERP.

Spécifications techniques

Questions fréquentes

Que contient le kit alarme incendie type 4 radio Orexa ?
Le kit regroupe une centrale type 4 radio AATR4011 avec déclencheur manuel, sirène et flash intégrés, un diffuseur sonore et visuel radio ADIR4011 et, selon la version, un déclencheur manuel radio ADTR4010 supplémentaire.

Dans quels cas privilégier ce kit radio plutôt qu’une alarme filaire ?
Ce kit convient aux ERP existants ou rénovés où le passage de câbles est difficile ou déjà réalisé, comme les écoles, mairies, salles polyvalentes ou locaux associatifs. Les boîtiers communiquent par radio, ce qui évite de tirer une ligne entre les équipements.

Comment se fait le déclenchement de l’alarme incendie type 4 avec ce kit ?
Le déclenchement se fait par action sur le déclencheur manuel intégré à la centrale ou sur un déclencheur manuel radio ADTR4010 du réseau. L’alarme sonore et visuelle est alors propagée sur la centrale et les diffuseurs ADIR4011 interconnectés, dans la limite de la portée radio.

Quelle portée radio peut-on attendre dans un bâtiment ?
La documentation indique une portée radio pouvant aller jusqu’à 200 m dans un bâtiment et 350 m en champ libre pour la centrale et le diffuseur, et jusqu’à 100 m dans un bâtiment pour le déclencheur manuel radio. Ces distances dépendent toutefois de la configuration des locaux, des obstacles et de la nature des parois : des essais de portée sont à réaliser lors de la mise en service.

Quelle autonomie maximale peut-on attendre des boîtiers radio ?
Avec des piles CR123A 3 V lithium en bon état, l’autonomie maximale théorique annoncée est de l’ordre de 2 ans en veille et 4 heures en alarme. Il est recommandé de vérifier régulièrement les voyants, de consulter les informations Smart Orexa et de remplacer les piles au moins une fois par an ou dès qu’un défaut d’alimentation apparaît.

Quelles opérations de maintenance prévoir sur les équipements radio ?
Les boîtiers fonctionnent sur piles CR123A 3 V et signalent les piles faibles par LED et via l’application Smart Orexa. Après chaque changement de piles, un essai de déclenchement doit être réalisé pour vérifier le bon fonctionnement de l’alarme et la bonne communication radio.

Que se passe-t-il si un déclencheur manuel radio reste enclenché ?
Un déclencheur manuel radio non réarmé maintient un état de défaut dans le réseau et consomme les piles de l’installation. Après chaque essai ou alarme, il doit être réarmé à l’aide de la clé dédiée pour revenir à un fonctionnement normal.
