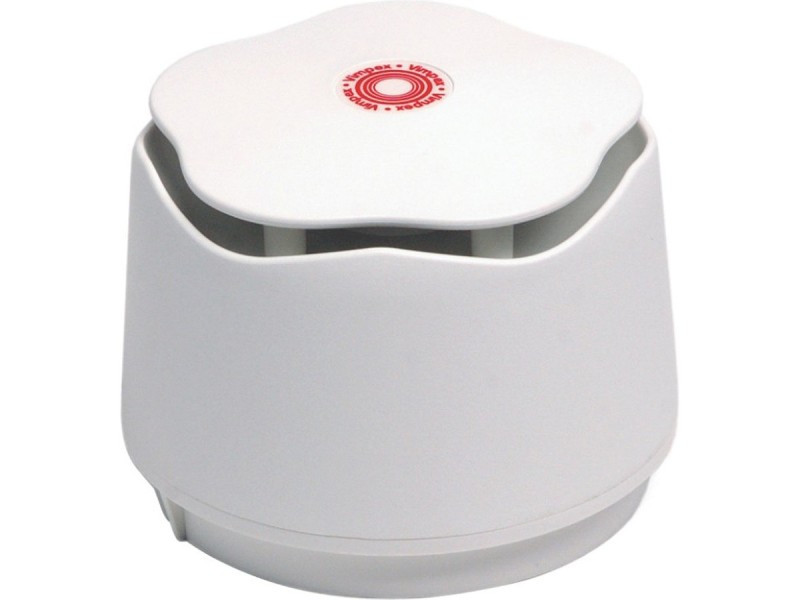

Diffuseur sonore et visuel pour alarme incendie type 4 OREXA

Diffuseur sonore et visuel pour alarmes incendie type 4 OREXA – versions filaires et radio pour ERP

Ce diffuseur sonore et visuel complète une alarme incendie de type 4 dans les ERP, écoles et bâtiments tertiaires. Il renforce le signal d’évacuation en combinant alerte sonore normalisée et flash lumineux.

La fiche regroupe trois variantes au choix : un diffuseur sonore filaire Banshee Excel, un diffuseur visuel filaire à LED Banshee Excel et un diffuseur sonore et visuel radio OREXA ADIR4011. L’acheteur sélectionne la version adaptée au câblage, à la portée et au besoin d’alerte lumineuse.

Versions disponibles et principaux usages

La version filaire sonore Banshee Excel diffuse le signal d’alarme incendie dans les circulations et les zones occupées. Elle convient aux installations où le câblage courant continu est prévu ou peut être ajouté en rénovation.

La version filaire visuelle Banshee Excel ajoute un flash lumineux pour renforcer l’alerte. Elle est utile dans les zones bruyantes ou pour les publics malentendants et s’installe en complément des diffuseurs sonores.

La version radio OREXA ADIR4011 vise les sites où le tirage de câbles est difficile ou coûteux. Alimentée par piles, elle se connecte à une alarme type 4 radio OREXA compatible et étend l’alarme sans travaux lourds.

Conception et matériaux

Les diffuseurs filaires Banshee Excel sont réalisés en ABS ignifugé avec un design compact. Ils sont disponibles en version standard IP45 et en version IP66 pour les locaux plus exposés.

Le diffuseur sonore Banshee Excel propose 32 tonalités, dont un son conforme NF S 32-001. L’exploitant peut ainsi harmoniser l’alarme avec les autres équipements du site.

Le diffuseur visuel Banshee Excel utilise des LED haute performance pour un signal lumineux bien visible. L’électronique reste basse consommation afin de limiter la charge sur les lignes de diffuseurs.

Le diffuseur radio OREXA ADIR4011 est logé dans un boîtier ABS compact IP55. Il intègre un module radio, un flash à deux LED rouges et la surveillance de la liaison radio et des piles.

Performances et capacités

Le diffuseur sonore filaire Banshee Excel fonctionne de 9 à 30 V DC, avec un point nominal à 24 V DC selon EN 54-3. Il offre un son conforme NF S 32-001 classe B avec 32 tonalités disponibles.

Le niveau sonore peut atteindre 96 dB, pour une consommation inférieure à 7 mA à 24 V. Cela facilite le dimensionnement des lignes de diffuseurs sur les centrales type 4.

Le diffuseur visuel filaire Banshee Excel fonctionne de 10 à 28 V DC, avec un point nominal à 24 V DC. Il délivre un flash LED avec une consommation moyenne inférieure à 7 mA.

Sa plage de température de fonctionnement s’étend de -20 °C à +70 °C selon la référence. Les indices IP45 ou IP66 permettent d’adapter le choix à l’exposition des locaux.

Le diffuseur radio OREXA ADIR4011 est alimenté par trois piles CR 123A 3 V. Il offre une autonomie maximale de deux ans en veille, avec un cumul de quatre heures d’alarme.

Il diffuse un son incendie conforme NF S 32-001 avec un niveau de 90 dB à 2 m. Le flash lumineux à deux LED rouges fonctionne pendant cinq minutes par déclenchement.

La fonction répéteur radio permet une portée typique d’environ 200 m dans un bâtiment. Elle peut atteindre 350 m en champ libre, sous réserve des conditions de site.

Installation et mise en œuvre

Les diffuseurs filaires se raccordent sur une alimentation en courant continu dans les plages de tension prévues. Il faut respecter la polarité, les bornes et le schéma de câblage de la centrale type 4.

Le choix entre IP45 et IP66 dépend de l’exposition à la poussière et aux projections. Ce point est à intégrer dans la conception, notamment pour les couloirs, locaux techniques ou réserves.

Le diffuseur radio OREXA ADIR4011 se fixe sur un support mural stable sans câblage de puissance. Il se connecte automatiquement au réseau d’alarme type 4 radio OREXA compatible.

Le produit contrôle la communication radio et l’état des piles. L’application mobile associée permet l’auto-diagnostic, la consultation de l’historique et certaines fonctions de personnalisation.

Une erreur fréquente est de laisser un déclencheur manuel radio non réarmé après un test. Le défaut persistant augmente la sollicitation du réseau et peut accélérer l’usure des piles.

Il est donc recommandé d’intégrer ce point dans les procédures de vérification périodique. Le remplacement préventif des piles une fois par an ou dès apparition du défaut reste une bonne pratique.

Exemples d’usage en ERP, écoles et collectivités

Dans une école, la version sonore filaire est installée dans les couloirs et cages d’escalier. Elle assure une diffusion homogène du signal d’évacuation dans les circulations principales.

La version visuelle est ajoutée dans les salles accueillant des personnes malentendantes ou bruyantes. Elle renforce alors la compréhension du message d’alarme.

• Dans une mairie ou un local associatif, la version radio étend une alarme type 4 existante vers une annexe.
• En rénovation tertiaire, les versions filaires Banshee Excel s’intègrent lorsque les lignes de diffuseurs sont déjà prévues.
• Dans des réserves ou locaux techniques, une version IP66 sécurise mieux l’installation face à la poussière et aux projections ponctuelles.

Compatibilités et produits associés

Les diffuseurs sonores et visuels Banshee Excel sont destinés aux systèmes d’alarme incendie en courant continu. Ils s’utilisent avec des alarmes incendie type 4 filaires compatibles, dans les plages de tension indiquées.

Les fiches techniques mentionnent des produits complémentaires de la même famille. Les versions Banshee Excel Lite combinent par exemple sirène et flash dans un seul boîtier et se commandent séparément.

Le diffuseur radio OREXA ADIR4011 fonctionne avec l’alarme type 4 radio OREXA et son déclencheur manuel radio. Le déclenchement de l’alarme propage automatiquement le son et le flash sur tous les équipements interconnectés.

Pour les sites complexes ou multi-bâtiments, des essais de portée radio sont recommandés. Ils complètent les tests fonctionnels réalisés avant la réception de l’installation.

Spécifications techniques principales

Les tableaux ci-dessous résument les données clés des trois variantes proposées sur cette fiche.

Ces valeurs techniques servent à vérifier la compatibilité avec la centrale, le dimensionnement des lignes et la portée radio. Pour les projets complexes, un essai sur site reste recommandé.

Questions fréquentes

À quoi sert un diffuseur sonore et visuel d’alarme incendie type 4 ?
Il renforce le signal d’évacuation en combinant un son normalisé et un flash lumineux. Les occupants identifient plus vite l’alarme, même en environnement bruyant.

Le diffuseur sonore et visuel radio OREXA fonctionne-t-il avec toutes les alarmes type 4 ?
Le diffuseur radio ADIR4011 fonctionne avec l’alarme type 4 radio OREXA et ses déclencheurs associés. Il diffuse alors automatiquement le son incendie et le flash sur le réseau radio.

Comment installer les versions filaires du diffuseur sonore ou visuel ?
Les versions filaires se raccordent sur une alimentation en courant continu dans la plage prévue. Il faut respecter la polarité, le schéma de câblage et choisir un indice IP adapté au local.

Quelle maintenance prévoir sur le diffuseur sonore et visuel radio ?
Il faut contrôler régulièrement les voyants d’état, la liaison radio et le niveau de piles. Un remplacement préventif des piles est conseillé pour garder l’autonomie annoncée.
