Barrière extensible en acier avec fixation murale et roulettes

Barrière extensible en acier avec fixation murale Crash Stop – condamnation semi-permanente des couloirs

En bref :

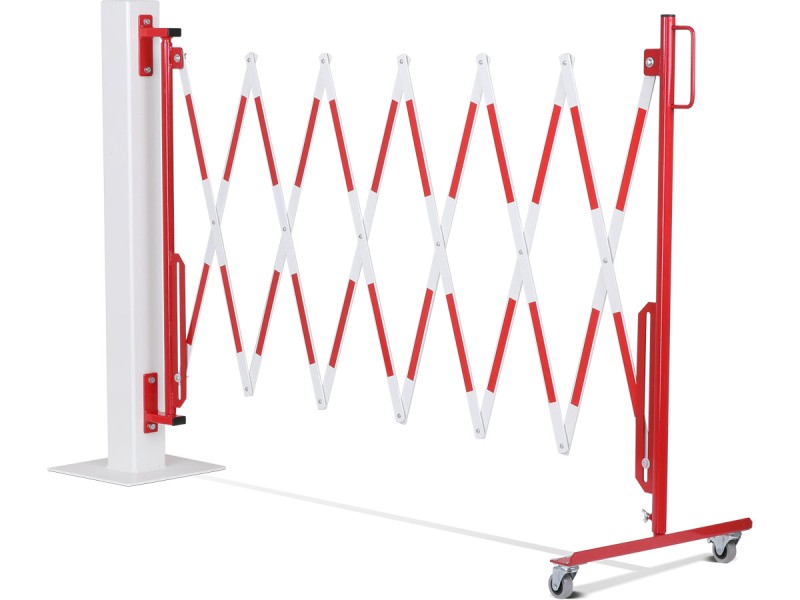

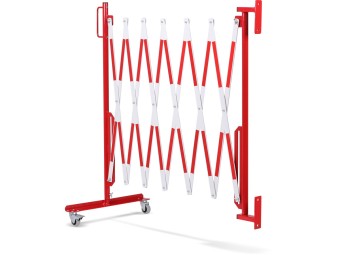

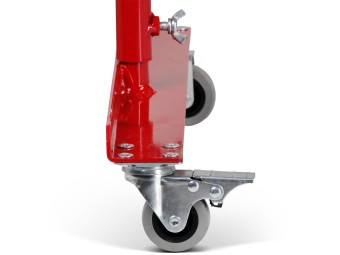

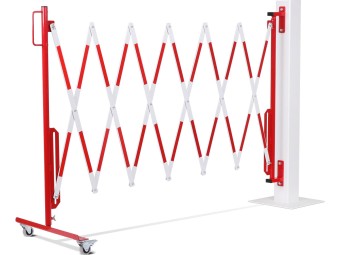

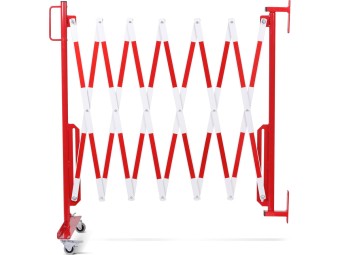

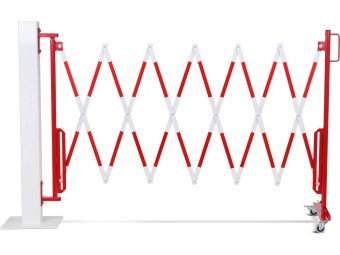

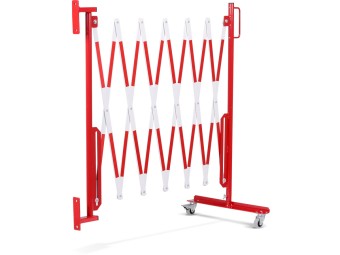

• Version mixte : 1 support mural vissé + 1 socle à 2 roulettes pour gain de place
• Installation semi-permanente pour condamnation récurrente sans encombrer le sol en permanence
• 4 versions : 3600 ou 4000 mm, rouge/blanc ou jaune/noir

Pour les responsables de sécurité, les gestionnaires de bâtiments tertiaires, les services techniques de collectivités et les responsables de maintenance, cette barrière extensible en acier avec fixation murale de la marque Crash Stop permet de condamner temporairement les couloirs, passages étroits, accès techniques ou zones de circulation restreintes sans occuper d'espace au sol en permanence. Elle s'adresse aux espaces confinés (couloirs d'immeubles, galeries techniques, accès de maintenance, passages d'ateliers) où l'installation d'une barrière double pied ou double roulettes réduirait trop la largeur de passage. Grâce à son système mixte (1 support mural vissé + 1 socle à 2 roulettes), elle se déploie rapidement lorsque nécessaire et se replie contre le mur pour libérer entièrement le passage.

Type de mur requis

Cette barrière nécessite un mur porteur stable : béton plein, brique pleine ou parpaing. Elle ne peut pas être installée sur cloisons légères en placo simple peau, panneaux de bois ou supports non porteurs sans renfort métallique.

Quelle est la différence avec les autres versions ?

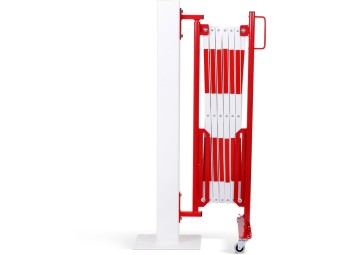

La version fixation murale combine un support fixe vissé au mur et un socle mobile à roulettes. Contrairement à la version double pied ou double roulettes, elle ne nécessite pas d'espace au sol du côté mural et offre un gain de place significatif dans les couloirs étroits. Elle convient aux installations semi-permanentes où la barrière reste en place plusieurs semaines ou mois et se déploie/replie régulièrement.

Quels sont les longueurs et poids disponibles ?

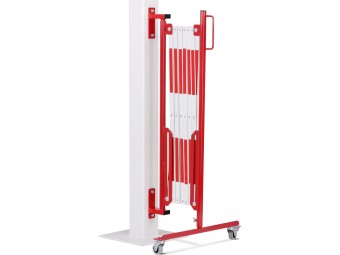

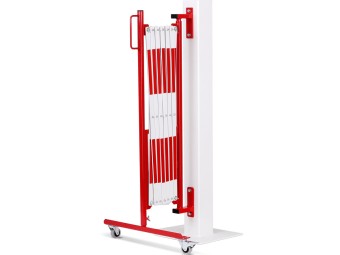

Ce modèle est disponible en deux longueurs déployées : 3600 mm ou 4000 mm. La version 3600 mm pèse 12,4 kg et mesure 1010 mm de hauteur déployée. La version 4000 mm pèse 19,5 kg et mesure 1020 mm de hauteur déployée. Une fois repliées, elles mesurent respectivement 300 mm et 390 mm de largeur, avec une hauteur hors sol de 170 à 175 mm selon la version.

Conception et résistance à la traction murale

La structure en acier revêtue par poudre résiste aux contraintes de traction exercées sur le support mural lors des cycles répétés de déploiement et de repli. Contrairement aux versions autonomes, cette configuration mixte sollicite le mur à chaque manipulation : le support mural doit donc supporter non seulement le poids statique de la barrière repliée, mais aussi les forces de traction horizontale lors du déploiement complet. L'épaisseur des tubes est de 4 mm (version 3600 mm) ou 5 mm (version 4000 mm), garantissant une rigidité structurelle suffisante malgré le système asymétrique mur + roulettes. Le support mural se fixe par vissage (4 trous de fixation Ø 8,5 mm, chevilles et vis M10 non incluses). Le dimensionnement des chevilles doit être validé selon le type de support et la charge dynamique prévue. Le socle à 2 roulettes du côté opposé permet de déployer et replier la barrière sans effort tout en limitant les contraintes sur le support mural. Les marques de couleur appliquées sur toute la surface (réfléchissantes rouges sur les modèles rouge/blanc, noires sur les modèles jaune/noir) renforcent la visibilité dans les couloirs à faible luminosité.

Installation semi-permanente et usage récurrent

Ce modèle est dimensionné pour une installation semi-permanente dans des espaces où la condamnation d'accès est récurrente mais non continue. Il permet de baliser visuellement et de condamner temporairement un couloir lors d'interventions de maintenance, de travaux techniques ou de flux logistiques ponctuels. La conception suit les pratiques professionnelles courantes pour ce type d'équipement fixé au mur et a fait l'objet d'une évaluation par TÜV selon la référence DGUV 108-007 (anciennement BGR 234). Cette évaluation atteste que le produit est conçu selon les recommandations de l'assurance publique des accidents du travail en Allemagne.

Conformité et limites structurelles

Ce produit nécessite un mur porteur stable (béton, brique pleine, parpaing) ou un support structurel suffisamment résistant pour supporter le poids et les contraintes de traction lors du déploiement. Il n'est pas adapté aux cloisons légères en placo simple peau, panneaux de bois aggloméré ou supports non porteurs sans renfort. Il n'est pas conçu pour un usage extérieur soumis aux intempéries, ni pour arrêter physiquement un véhicule ou un engin lourd : son rôle est de baliser visuellement et de condamner temporairement un passage. Ce produit ne remplace pas un dispositif anti-choc normalisé pour protection de structures, ni un dispositif anti-intrusion ou anti-effraction. L'usage doit se limiter aux environnements intérieurs protégés avec support mural stable. Cette conformité aux recommandations DGUV 108-007 réduit les risques liés à un non-respect des standards de sécurité.

Installation et pose murale

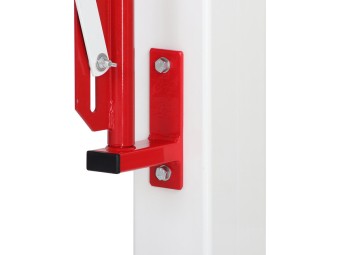

L'installation repose sur la fixation du support mural par vissage (4 trous Ø 8,5 mm, vis M10 et chevilles adaptées non incluses) et le positionnement du socle à roulettes au sol. Avant la pose, il est essentiel de vérifier la nature du support mural : un mur en béton plein, brique pleine ou parpaing est recommandé. Le dimensionnement des chevilles doit être validé par un professionnel selon le type de support et la charge dynamique prévue. Une erreur courante consiste à installer ce type de barrière sur une cloison légère en placo simple peau sans renfort structurel, ce qui peut entraîner un arrachement du support mural lors du déploiement. La hauteur d'installation doit permettre un déploiement sans obstacle au sol et un repli complet contre le mur. Comment l'installer correctement ? Marquez les 4 points de perçage (Ø 8,5 mm) à la hauteur souhaitée, percez le mur avec un foret adapté au matériau, insérez les chevilles dimensionnées selon la charge et validées par un professionnel, vissez le support mural avec des vis M10, et positionnez le socle à roulettes au sol pour vérifier le déploiement sans frottement.

Scénarios d'usage prioritaires

Ce produit convient particulièrement aux couloirs étroits, galeries techniques, accès de maintenance et passages d'ateliers où l'espace au sol est limité. Dans les immeubles de bureaux ou résidentiels, il condamne temporairement les couloirs lors de travaux de peinture, de déménagement ou d'interventions sur les réseaux. Dans les espaces industriels, il isole les galeries techniques pendant les opérations de maintenance sur les fluides ou les câblages. Dans les établissements recevant du public, il balise les passages en cas de nettoyage ou de réorganisation des espaces. Dans les ateliers et zones de production, il délimite les accès aux zones de stockage temporaire ou aux postes de travail lors de changements de série.

Limites d'usage et supports incompatibles

Cette barrière est adaptée à un usage intérieur uniquement et ne doit pas être exposée de façon prolongée aux intempéries, à l'humidité permanente, aux UV ou aux environnements corrosifs. Elle nécessite un mur porteur stable et ne peut pas être installée sur cloisons légères, panneaux de bois, placo simple peau ou supports non porteurs sans renfort métallique. Une erreur fréquente consiste à sous-dimensionner les chevilles de fixation par rapport à la charge dynamique lors du déploiement, ce qui peut provoquer un arrachement. Pour les besoins de balisage sans possibilité de fixation murale, privilégier une barrière extensible en acier sur pied ou une barrière extensible mobile en acier sur roulettes.

À ne pas utiliser si

Cette barrière ne convient pas dans les situations suivantes :

• Installation en extérieur permanent ou zone exposée aux intempéries
• Support mural non porteur (placo simple peau, panneaux de bois, cloisons légères sans renfort)
• Besoin de mobilité fréquente avec repositionnement complet (privilégier version double roulettes)
• Zones soumises à des chocs de véhicules lourds ou engins circulant à vitesse élevée
• Environnements corrosifs ou humides permanents (bord de mer, zones de lavage industriel)

Choisir la bonne version

Le choix entre les deux versions dépend de la largeur du couloir ou du passage à condamner et du type de support mural disponible. La version 3600 mm (12,4 kg) convient aux couloirs de 3 à 4 mètres de largeur et s'installe facilement sur un mur standard. La version 4000 mm (19,5 kg) couvre des passages plus larges (4 à 5 mètres) mais nécessite un support mural renforcé pour supporter la charge et les contraintes de traction lors du déploiement. Le choix de la couleur (rouge/blanc ou jaune/noir) dépend de l'environnement visuel : le rouge/blanc est plus adapté aux zones à fort contraste, le jaune/noir aux couloirs sombres ou à faible luminosité.

Compatibilité et produits associés

Ce modèle fait partie de la gamme des barrières extensibles pour usage professionnel Crash Stop. Pour une installation sans fixation murale possible, la barrière extensible en acier sur pied offre une autonomie complète. Pour un repositionnement fréquent sans ancrage fixe, la barrière extensible mobile en acier sur roulettes est plus adaptée.

Spécifications techniques

Questions fréquentes

Quelle est la différence entre une barrière à fixation murale et une version double pied ?
La version fixation murale combine un support fixe vissé au mur et un socle mobile à roulettes. Elle offre un gain de place significatif dans les couloirs étroits car elle ne nécessite pas d'espace au sol du côté mural. La version double pied nécessite un espace libre des deux côtés mais offre une stabilité maximale sans perçage du mur.

Sur quel type de mur peut-on installer cette barrière ?
Cette barrière nécessite un mur porteur stable : béton plein, brique pleine ou parpaing. Elle ne peut pas être installée sur cloisons légères en placo simple peau, panneaux de bois aggloméré ou supports non porteurs sans renfort métallique. Le support doit résister à la charge statique et aux contraintes de traction lors du déploiement.

Le matériel de fixation est-il inclus ?
Non, le matériel de fixation (vis M10 et chevilles) n'est pas inclus. Le dimensionnement des chevilles doit être validé par un professionnel selon le type de support mural et la charge dynamique prévue. Il est recommandé de consulter un bureau d'études ou un service technique pour dimensionner correctement les fixations.

Comment installer correctement cette barrière au mur ?
Marquez les 4 points de perçage (Ø 8,5 mm) à la hauteur souhaitée en respectant l'entraxe du support. Percez le mur avec un foret adapté au matériau (béton, brique). Insérez les chevilles dimensionnées selon la charge et validées par un professionnel. Vissez le support mural avec des vis M10 en serrant progressivement. Positionnez le socle à roulettes au sol et vérifiez que le déploiement se fait sans frottement ni obstacle.

Cette barrière peut-elle être utilisée en extérieur ?
Non, elle est conçue pour un usage intérieur uniquement. Le traitement de surface par revêtement en poudre, le support mural vissé et les roulettes ne sont pas adaptés aux intempéries, aux UV ou à l'humidité prolongée. Une exposition extérieure entraînerait une dégradation rapide du revêtement et un risque d'arrachement du support mural.

Peut-on déplacer cette barrière une fois installée ?
Non, cette barrière est conçue pour une installation semi-permanente. Le support mural est vissé et ne doit pas être démonté/remonté fréquemment. Seul le côté à roulettes permet de replier la barrière contre le mur pour libérer le passage. Pour un repositionnement fréquent, privilégier une version double roulettes ou double pied.

L'évaluation TÜV DGUV 108-007 est-elle reconnue en France ?
La référence DGUV 108-007 est une recommandation de l'assurance publique des accidents du travail en Allemagne. Bien qu'elle ne soit pas une norme française, l'évaluation TÜV témoigne d'un niveau de sécurité élevé et peut être intégrée dans une démarche HSE conforme aux exigences européennes. Il reste de la responsabilité de l'acheteur de vérifier la compatibilité avec les exigences réglementaires locales.
