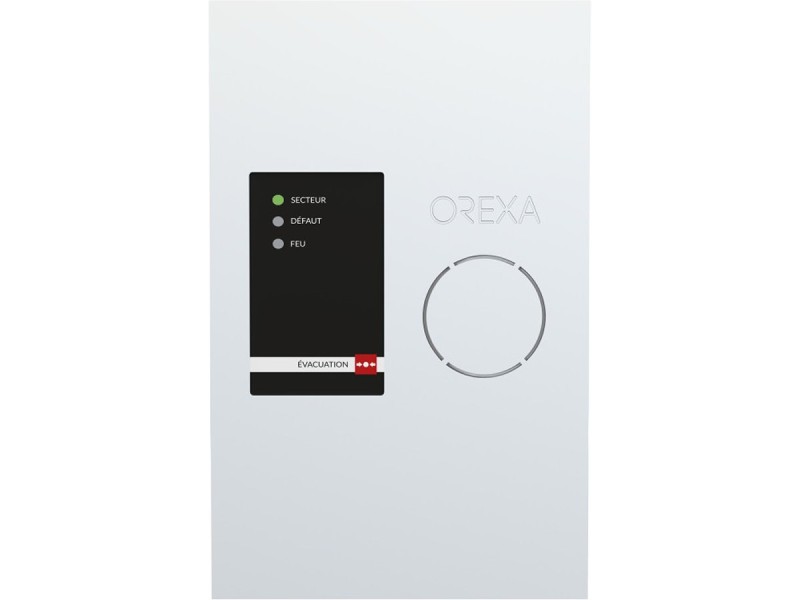

Alarme incendie type 4 filaire OREXA de 1 à 4 boucles

Alarme incendie type 4 filaire OREXA – Centrale 1 à 4 boucles pour ERP

Cette alarme incendie type 4 filaire OREXA est conçue pour équiper des établissements recevant du public tels que écoles, mairies, commerces, ateliers, centres de formation ou locaux techniques. La centrale regroupe commande, sirène et déclencheur manuel dans un coffret ABS IP55 et peut être configurée en 1, 2 ou 4 boucles pour suivre la structure du bâtiment. Elle est prévue pour être utilisée dans des équipements d’alarme de type 4 en ERP, dans le cadre de la norme NF S 61-936, sous réserve du respect de la réglementation applicable et du schéma d’implantation validé pour le site.

L’alarme filaire s’intègre dans la gamme d’alarmes incendie type 4 OREXA et peut compléter un kit alarme incendie type 4 filaire OREXA ou une installation existante. La version à 4 boucles facilite le découpage en zones d’alarme tout en conservant une centrale unique pour la commande et la signalisation.

En ERP de petite et moyenne taille, cette centrale filaire sécurise les cheminements d’évacuation avec une architecture à 1 à 4 boucles.

Elle permet de raccorder jusqu’à 32 déclencheurs manuels par boucle, de manière à jalonner les circulations principales, les escaliers et les sorties. La version 1 boucle suffit pour un cabinet, un petit commerce ou une agence sur une seule zone, alors que la version 2 boucles aide à différencier par exemple rez-de-chaussée et étage ou accueil et stockage. La version 4 boucles, équipée d’un écran LCD, facilite l’identification de la zone en alarme ou en défaut, ce qui réduit le temps de recherche lors d’un déclenchement.

En cas d’alarme, la sirène intégrée diffuse un signal sonore normalisé à 90 dB à 2 m, complété si nécessaire par des diffuseurs additionnels raccordés aux sorties 15 V. Cette diffusion sonore est dimensionnée pour des ERP de taille courante ; dans les zones bruyantes ou très étendues, le recours à des diffuseurs supplémentaires reste à prévoir dès la conception.

Dans les bâtiments où le câblage est envisageable, l’alimentation par supercondensateurs réduit la maintenance par rapport aux centrales sur batteries.

La centrale fonctionne sur alimentation secteur 100–240 V et intègre une alimentation secourue par supercondensateurs offrant jusqu’à 12 heures de veille suivies de 5 minutes d’alarme. Cette technologie évite les remplacements périodiques de batteries plomb ou lithium et les déchets associés, tout en restant dans les autonomies habituelles pour un équipement d’alarme de type 4 en ERP. Les services techniques gagnent ainsi en simplicité de maintenance, sous réserve de vérifier régulièrement le bon état de l’armoire et du câblage.

Les sorties diffuseurs 15 V sont dimensionnées à 100 mA pour la version 1 boucle, 200 mA pour la version 2 boucles et 300 mA pour la version 4 boucles. Cela permet de raccorder un nombre adapté de diffuseurs sonores ou sonores/visuels, à condition de respecter les intensités maximales et les longueurs de câbles indiquées. La centrale surveille les boucles de déclencheurs manuels et la ligne diffuseurs, avec signalisation de défaut en façade et via l’application.

En exploitation, la supervision Smart Orexa aide les services techniques à suivre les défauts et l’historique sans multiplier les interventions sur site.

L’application Smart Orexa permet de consulter l’état de la centrale (veille, alarme, défaut), l’historique des déclenchements, les coupures secteur et les défauts de boucles. Cette vision synthétique aide à programmer les essais périodiques et à documenter les interventions dans le registre de sécurité du bâtiment. Les deux relais intégrés, l’un pour l’alarme et l’autre pour le défaut, disposent de contacts NO/NF 1 A – 50 V max, ce qui autorise un report d’information vers une signalisation technique ou une télésurveillance, dans les limites de ces caractéristiques électriques.

Lors du dimensionnement, une installation bien préparée limite les défauts récurrents et les coûts de reprise liés aux erreurs classiques.

Un premier risque est de sous-estimer le nombre de déclencheurs manuels et de diffuseurs, en particulier dans les circulations longues ou les zones bruyantes, ce qui peut dégrader l’audibilité et la lisibilité de l’alarme. Un deuxième risque est de dépasser les longueurs de câbles ou les intensités maximales des sorties diffuseurs, ce qui provoque des défauts répétés ou des déclenchements incohérents. Anticiper ces points dès l’étude permet de stabiliser l’installation et de réduire les interventions correctives.

• Vérifier le nombre de DM nécessaires par boucle (limite de 32 par boucle) au regard des cheminements d’évacuation.
• Dimensionner les diffuseurs en fonction du bruit ambiant et des volumes à couvrir, avant même le choix de la version 1, 2 ou 4 boucles.
• Contrôler les longueurs de câbles et les sections utilisées pour rester dans les capacités des sorties 15 V.

Pour les sites où le tirage de câbles est contraignant, la gamme OREXA propose des alternatives radio et autonomes adaptées à d’autres configurations.

Lorsque le passage de câbles est difficile ou trop intrusif pour un bâtiment occupé, il est possible de s’orienter vers une alarme incendie type 4 radio avec déclencheur manuel OREXA, qui limite les interventions sur les finitions. Pour un local isolé ou un besoin ponctuel, l’alarme incendie type 4 autonome à pile OREXA avec sirène offre une solution compacte sans alimentation secteur. La version filaire reste cependant la plus adaptée lorsque l’on peut tirer des lignes, pour des ERP de petite et moyenne taille hors locaux à sommeil.

Questions fréquentes

Dans quels ERP utiliser une alarme incendie type 4 filaire OREXA ?
Cette centrale filaire vise les ERP de petite et moyenne taille comme les écoles, mairies, commerces, crèches, ateliers ou centres de formation, lorsque la réglementation impose un équipement d’alarme de catégorie 4 hors locaux à sommeil. Pour des sites industriels importants ou des locaux à sommeil, un système de sécurité incendie plus complet peut être requis.

Quelle différence entre cette alarme type 4 filaire et une version radio ?
Une alarme type 4 filaire repose sur un câblage fixe entre déclencheurs manuels, centrale et diffuseurs sonores, avec une alimentation secteur. Une version radio limite les travaux de câblage et s’adapte mieux aux bâtiments occupés, mais dépend des transmissions radio et des piles des équipements, ce qui change la façon de maintenir l’installation dans le temps.

Comment choisir entre 1, 2 ou 4 boucles sur cette centrale OREXA ?
Le choix dépend du nombre de zones à distinguer dans le bâtiment et du nombre de déclencheurs à répartir. La version 1 boucle suffit pour un local de petite taille, la version 2 boucles facilite la séparation de deux secteurs principaux (par exemple rez-de-chaussée et étage), et la version 4 boucles avec écran LCD convient mieux aux bâtiments découpés en plusieurs zones, en restant dans la limite de 32 déclencheurs manuels par boucle.

Faut-il remplacer régulièrement des batteries sur cette alarme type 4 filaire ?
Non, l’autonomie de l’alarme est assurée par des supercondensateurs intégrés et non par une batterie plomb ou lithium. Il n’y a donc pas de remplacement périodique de batterie à planifier, mais il reste nécessaire de contrôler la centrale, de réaliser les essais d’alarme et de vérifier l’absence de défauts de boucles selon la fréquence définie par l’exploitant.

Qui doit installer et contrôler cette alarme type 4 filaire ?
L’installation et le raccordement au 230 V doivent être confiés à un électricien ou à une entreprise spécialisée en sécurité incendie, afin de respecter les schémas de câblage et le cadre réglementaire. Ensuite, l’exploitant doit organiser des essais périodiques en testant les déclencheurs manuels, la diffusion sonore et la remontée des défauts, avec consignation dans le registre de sécurité.
