Kit alarme incendie type 4 filaire Orexa pour ERP

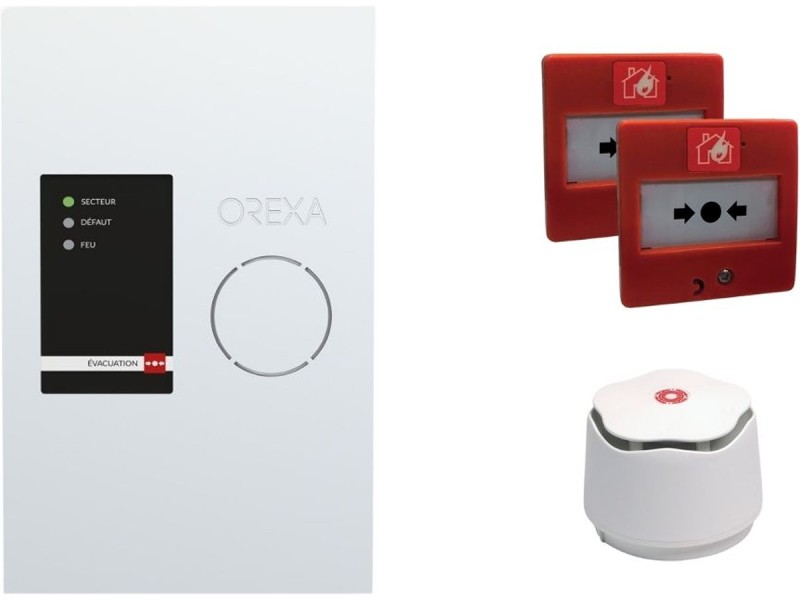

Kit alarme incendie type 4 filaire OREXA avec sirène et 2 déclencheurs – solution complète pour ERP câblés

Ce kit fournit l’ensemble minimal pour une alarme type 4 filaire en ERP de petite capacité : une centrale 1 boucle, deux déclencheurs manuels et une sirène additionnelle raccordée sur la sortie diffuseurs.

À retenir

• Centrale type 4 filaire Orexa AATS4010 avec sirène intégrée et bouton d’évacuation en face avant.
• Deux déclencheurs manuels filaires ADMR4010 pour créer des points de commande à distance sur la boucle.
• Une sirène Banshee Excel ADIS0902 pour compléter la diffusion sonore sur la sortie diffuseurs de la centrale.

Conception et matériaux

Le kit s’appuie sur une centrale filaire compacte et des périphériques adaptés à un usage en ERP de petite capacité.

La centrale AATS4010 est une alarme incendie type 4 filaire 1 boucle intégrant un diffuseur sonore et un déclencheur manuel en face avant. Elle est réalisée en ABS, avec un indice de protection IP55 et un boîtier de 170 x 275 x 45 mm prévu pour un montage mural. Les déclencheurs manuels ADMR4010 complètent la centrale en ajoutant des points de déclenchement déportés sur la boucle DM surveillée.

La sirène Banshee Excel ADIS0902 est un diffuseur sonore conçu pour l’alarme incendie et l’industrie. Elle offre 32 tonalités sélectionnables, dont un son conforme NFS 32-001 classe B, et un niveau sonore indiqué de 96 dB, avec un indice de protection IP45. Le corps est fabriqué en ABS ignifugé, ce qui permet une installation durable dans les environnements prévus par le fabricant.

Performances et capacités

La centrale assure un signal sonore conforme type 4 et une alimentation secourue dimensionnée pour les petits ERP.

• Alimentation principale : 100–240 Vac 50–60 Hz, raccordement sur le secteur 230 V.
• Alimentation de secours : supercondensateurs avec autonomie annoncée de 12 h en veille et 5 minutes en alarme sonore et visuelle.
• Signal d’alerte : son incendie NFS 32001, niveau sonore d’environ 90 dB à 2 m.
• Nombre maximal de déclencheurs manuels par boucle : 32 pour la centrale AATS4010.
• Sortie diffuseurs DS : 100 mA sous 15 V pour alimenter les sirènes secondaires.

La sirène Banshee Excel ADIS0902 fonctionne entre 9 et 30 Vdc, avec une consommation indiquée inférieure à 7 mA à 24 V et un niveau sonore de 96 dB. Elle est conçue pour être raccordée sur une sortie diffuseurs et pour fournir un son incendie conforme NFS 32-001 classe B dans les conditions d’utilisation décrites par la fiche technique.

Installation et pose

L’installation doit suivre les schémas du manuel Orexa afin de respecter les limites de courant et les principes de surveillance de ligne.

• Fixer la centrale AATS4010 au mur à l’emplacement prévu, en utilisant le fond de boîtier et les passages de câbles intégrés.
• Câbler la boucle déclencheurs manuels (DM) sur le bornier dédié, en respectant la polarité et le mode de fonctionnement choisi (boucle surveillée ou non surveillée).
• Installer les résistances de 10 kΩ fournies sur les zones non utilisées ou en fin de boucle, lorsque la surveillance de ligne DM est activée.
• Raccorder la sortie diffuseurs DS et la sirène Banshee Excel ADIS0902, en respectant la polarité et le courant maximal disponible de 100 mA sous 15 V.
• Si la surveillance de ligne diffuseurs est utilisée, poser une résistance de 1 kΩ en fin de ligne sur le dernier diffuseur.
• Brancher le connecteur des supercondensateurs, puis effectuer le raccordement au secteur en 100–240 Vac.

La version 1 boucle possède un bornier Z2 présent physiquement mais non câblé en interne ; il ne doit pas être utilisé pour raccorder une seconde boucle.

Scénarios d’usage

Ce kit convient surtout aux ERP de petite capacité disposant d’un câblage filaire ou en cours de construction.

Il est par exemple adapté à des écoles, mairies, salles polyvalentes, locaux associatifs ou petits établissements recevant du public où une alarme type 4 est préconisée. Dans ces configurations, la centrale peut être installée dans un local accessible au personnel, tandis que les déclencheurs manuels ADMR4010 sont positionnés à proximité des sorties ou dans les circulations principales.

La sirène Banshee Excel ADIS0902 est implantée dans une zone complémentaire (hall, couloir, salle recevant du public) afin de renforcer la diffusion sonore lorsque la sortie diffuseurs dispose encore d’un courant disponible. Ce kit convient particulièrement aux bâtiments neufs ou rénovés où le câblage filaire est déjà prévu ou facilement réalisable.

Limites d’usage

Plusieurs limites d’usage doivent être prises en compte lors de la conception de l’installation.

• L’autonomie secourue de 12 h en veille et 5 minutes en alarme est une valeur annoncée qui suppose un dimensionnement correct de la ligne diffuseurs et un nombre de sirènes compatible avec le courant disponible.
• Une utilisation fréquente du système en alarme prolongée ou le raccordement d’un trop grand nombre de diffuseurs peuvent réduire l’autonomie réelle.
• La sirène Banshee Excel ADIS0902 et les déclencheurs DM doivent être installés dans des environnements compatibles avec leur indice de protection et leur plage de température.
• Le kit ne comprend aucun dispositif de détection automatique et doit être intégré dans une installation conçue globalement par un professionnel.

Pour la conception générale des systèmes d’alarme dans les ERP, il convient de se référer aux textes réglementaires en vigueur, notamment les arrêtés du 25 juin 1980 et du 22 juin 1990, ainsi qu’aux recommandations de l’installateur spécialisé.

Compatibilité et produits associés

La centrale AATS4010 fait partie de la famille d’alarmes type 4 filaires Orexa, également disponible en versions 1 à 2 boucles (AATS4020) et 1 à 4 boucles (AATS4040). Elle accepte jusqu’à 32 déclencheurs manuels par boucle, ce qui permet d’ajouter d’autres ADMR4010 en complément de ceux fournis dans le kit si nécessaire.

Pour compléter la diffusion lumineuse, la sirène Banshee Excel peut être associée à un diffuseur visuel Banshee Excel ADIV2100, à raccorder dans le respect des capacités d’alimentation, des tensions d’utilisation et du courant disponible sur la sortie diffuseurs.

Pour explorer d’autres configurations ou compléter l’installation, les alarmes incendie type 4 Orexa sont disponibles dans la catégorie Alarmes incendie type 4, les déclencheurs et diffuseurs dans la catégorie Déclencheurs et diffuseurs incendie, et les solutions packagées dans la catégorie Kit alarme incendie ERP.

Spécifications techniques principales

Questions fréquentes

Que contient le kit alarme incendie type 4 filaire Orexa ?
Le kit comprend une centrale type 4 filaire AATS4010 avec sirène et bouton d’évacuation intégrés, deux déclencheurs manuels filaires ADMR4010 et une sirène Banshee Excel ADIS0902 raccordée sur la sortie diffuseurs.

Pour quels types de bâtiments ce kit est-il adapté ?
La centrale AATS4010 est prévue pour les sites où une alarme type 4 est recommandée, par exemple des ERP de petite capacité hors locaux à sommeil. Il appartient à l’installateur de vérifier la conformité de l’installation au regard des textes réglementaires applicables à l’établissement concerné.

Quelle autonomie offre l’alarme en cas de coupure secteur ?
L’alimentation de secours par supercondensateurs offre une autonomie théorique annoncée de l’ordre de 12 heures en veille et de 5 minutes en alarme sonore et visuelle, sous réserve d’un dimensionnement adapté de la ligne diffuseurs et du respect des préconisations du fabricant.

Comment raccorder la sirène Banshee Excel ADIS0902 ?
La sirène Banshee Excel ADIS0902 se raccorde sur la sortie diffuseurs DS de la centrale AATS4010, en respectant la polarité et le courant maximal disponible de 100 mA. Si la surveillance de ligne diffuseurs est activée, une résistance de fin de ligne de 1 kΩ doit être installée sur le dernier diffuseur.

Peut-on ajouter d’autres déclencheurs manuels sur la boucle ?
La centrale AATS4010 accepte jusqu’à 32 déclencheurs manuels par boucle. Il est possible d’ajouter d’autres ADMR4010 en complément des deux fournis, en respectant le câblage décrit dans le manuel et, le cas échéant, la mise en place des résistances de contrôle de ligne.

Quelles opérations de maintenance prévoir sur ce kit ?
Le fabricant recommande au minimum un essai annuel pour vérifier le fonctionnement des déclencheurs manuels, de la sirène intégrée et des diffuseurs raccordés. En cas de travaux ou de modifications, un test complet de l’installation doit être réalisé pour valider le câblage, le niveau sonore et le comportement de l’alimentation de secours.
