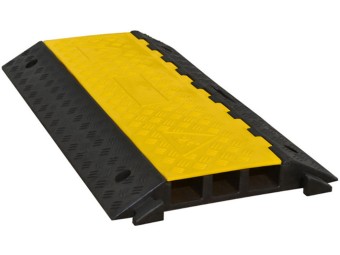

Passe-câble industriel 3 canaux 70mm pour tuyaux et câbles

Ce passe-câble à 3 canaux de grande capacité est conçu pour protéger les câbles de forte section et les tuyaux industriels sur les chantiers et sites événementiels. Avec sa hauteur de 70 mm, il sécurise les réseaux tout en imposant un ralentissement aux véhicules.

  • Les trois canaux larges (65, 56 et 68 mm) acceptent les tuyaux d'eau, gaines techniques et gros câbles d'alimentation.
  • La structure en caoutchouc vulcanisé supporte une charge de 9 tonnes par essieu, adaptée au trafic lourd.
  • La largeur au sol de 500 mm et le poids de 18 kg garantissent une excellente stabilité sans fixation obligatoire.

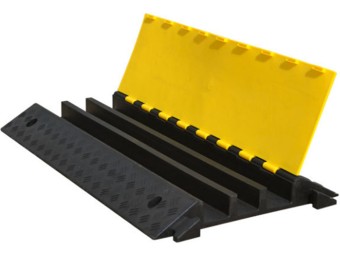

  • Le capot jaune en polyéthylène offre une visibilité accrue et un accès rapide aux câbles.
  • Le système est modulaire avec des angles disponibles pour créer des cheminements sur mesure.
Voir plus ▾
Modèle :
Dimensions (en mm) :
Charge max. (kg) :
Nombre de câble :
Dimensions canaux :

125,00 € HT

150,00 € TTC
Réf. EX0090107 - Poids unit. 17.2 kg

- 5% sur votre première commande avec le code WELCOME5

Quantité

visa cb

Moyens de paiements

Description détaillée −

Passe-câble 3 canaux 70 mm – Protection pour réseaux de gros diamètre

Ce modèle s'adresse aux professionnels du BTP, aux services de secours et aux organisateurs d'événements majeurs nécessitant le déploiement de réseaux lourds. Contrairement aux modèles standards, il est dimensionné pour accueillir des sections importantes comme des tuyaux d'incendie, des câbles de puissance (Powerlock) ou des gaines techniques, tout en supportant le passage d'engins.

Conception et matériaux

Ce dispositif est conçu pour les environnements exigeants grâce à sa base massive en caoutchouc vulcanisé noir, qui absorbe les irrégularités du sol et résiste à l'abrasion. Le capot en polyéthylène jaune assure la signalisation visuelle du danger et protège les câbles contre l'écrasement. Une poignée de transport latérale est moulée dans la masse pour faciliter la manipulation de ce module robuste de 18 kg.

Performances et capacités

Ce passe-câble se distingue par ses canaux de grandes dimensions : un central de 56 mm et deux latéraux de 65 et 68 mm. Cette capacité permet de regrouper plusieurs réseaux hétérogènes sous une même protection. Il supporte une charge de 9 tonnes par essieu, autorisant le franchissement par des camions et chariots élévateurs. Sa hauteur de 70 mm agit comme un ralentisseur efficace, contraignant les véhicules à une vitesse de franchissement très réduite (type "pas").

Installation et pose

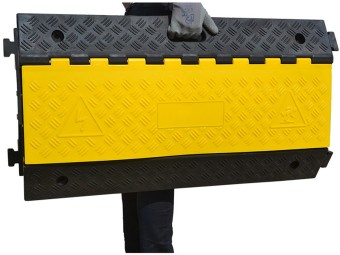

L'installation est rapide grâce au système de connexion intégré (ergots) qui permet d'assembler les modules en série. Du fait de son poids (18 kg) et de son large empattement (500 mm), le produit est naturellement stable pour un usage temporaire. Toutefois, 4 points d'ancrage sont prévus pour une fixation durable au sol si nécessaire (tire-fonds non inclus).

Scénarios d’usage

Ce matériel est couramment utilisé pour protéger les alimentations provisoires de grues sur les chantiers ou les tuyaux de pompage traversant une voie de circulation. Il est également indispensable sur les zones techniques des festivals pour sécuriser les arrivées électriques principales. Sa robustesse convient aux environnements industriels avec trafic de chariots lourds.

Limites d’usage

En raison de sa hauteur de 70 mm, ce passe-câble peut poser problème aux véhicules à très faible garde au sol (voitures de sport, transpalettes manuels à petites roues). Il est conçu pour un usage technique et non pour les zones purement piétonnes (risque de trébuchement si non signalé, privilégier les modèles PMR pour l'accessibilité).

Compatibilité et produits associés

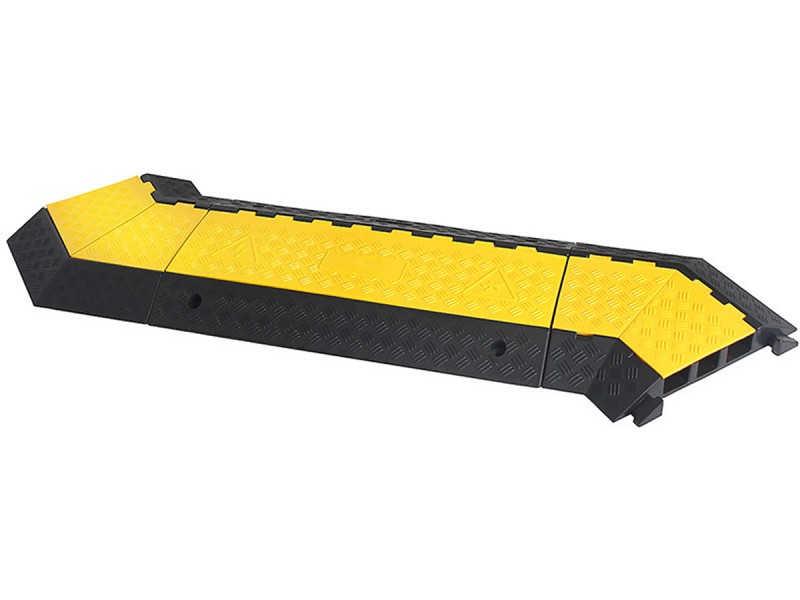

La gamme est modulaire et permet de réaliser des virages grâce aux angles à 45°. Pour des besoins différents en termes de nombre de câbles ou de hauteur, d'autres modèles sont disponibles dans la même catégorie.

Spécifications techniques

Dimensions module droit 900 x 500 x 70 mm
Nombre de canaux 3
Dimensions canaux 65 mm / 56 mm / 68 mm
Résistance charge 9 tonnes par essieu
Poids 18 kg
Matériaux Base Caoutchouc vulcanisé / Capot PE
Fixation 4 points d'ancrage possibles

Questions fréquentes

Quels diamètres de câbles peut-on passer ?
Les trois canaux ont des dimensions généreuses : environ 65 mm, 56 mm et 68 mm, permettant le passage de gros câbles ou de tuyaux souples.

Ce passe-câble ralentit-il les véhicules ?
Oui, sa hauteur de 70 mm est importante et oblige les véhicules à franchir l'obstacle au pas, agissant comme un véritable ralentisseur de sécurité.

Peut-on faire des angles ?
Oui, des modules d'angle à 45° (droit et gauche) sont disponibles pour créer des virages et adapter le cheminement à la configuration du site.

Est-il nécessaire de le fixer au sol ?
Pour un usage temporaire, son poids de 18 kg et sa largeur de 500 mm offrent une excellente stabilité sans fixation. Des trous de fixation sont néanmoins prévus pour un ancrage permanent.

Foire Aux Questions −

Questions fréquentes sur les Passe-câbles

  • Quel passe-câble choisir pour un chantier avec passage de poids lourds ?

    Pour les zones soumises à un trafic de camions ou d'engins, les modèles dédiés comme le passe-câble poids lourds 4 canaux (jusqu’à 40T) ou les versions rigides WP sont recommandés. Ils résistent aux fortes pressions tout en sécurisant les câblages sur sols extérieurs.

  • Quelle est la différence entre passe-câble rigide et souple ?

    Les modèles rigides conviennent aux usages fixes ou à fort trafic. Les versions souples (enroulables) sont légères, faciles à installer et idéales pour des câblages temporaires sur sol irrégulier ou en longueur. Le choix dépend du type de câble et de la fréquence de passage.

  • Les passe-câbles sont-ils compatibles avec les normes PMR ?

    Oui, certains modèles comme ceux à capot (3, 5 ou 6 canaux) peuvent être complétés par des rampes PMR latérales pour assurer un passage sécurisé aux fauteuils roulants ou aux personnes à mobilité réduite. Ces configurations sont conformes aux exigences ERP.

  • Quel modèle utiliser pour des câbles de gros diamètre ?

    Les références supportant Ø80 mm, Ø90 mm ou Ø110 mm (type CPK ou CPTRUCK) permettent d’accueillir des tuyaux, gaines ou câbles de grand diamètre. Pour les très gros câblages isolés, un modèle 1 canal Ø120 mm est adapté.

  • Existe-t-il des solutions pour traversées piétonnes temporaires ?

    Oui. Le modèle piéton à 7 canaux est conçu spécifiquement pour les foires, salons ou installations événementielles. Sa surface plane et visible permet un franchissement sécurisé sans obstacle pour les piétons ou personnes avec poussettes.

  • Comment fixer un passe-câble sur un sol en bitume ou béton ?

    Plusieurs modèles sont prévus pour fixation directe via des chevilles béton (FIXSAFE) ou piquets asphalte (SPIKES). En complément, une colle de maintien RQGLUE peut être utilisée pour renforcer la stabilité sur longue durée.

  • Les produits sont-ils adaptés à un usage en extérieur prolongé ?

    Oui. Tous les passe-câbles Equipexpert Viso sont conçus pour une résistance thermique entre -40°C et +60°C. Leurs matériaux (caoutchouc vulcanisé ou thermoplastique) sont compatibles avec les environnements humides, salissants ou abrasifs.

  • Quel passe-câble convient aux événements avec installation rapide ?

    Les modèles pliants et transportables (2 canaux Ø80 ou Ø110 mm) sont parfaits pour les déploiements techniques rapides. Leur système de capot articulé, combiné à un faible poids, permet une mise en œuvre sans outil ni fixation lourde.

  • Comment prolonger ou adapter un passe-câble à un virage ?

    Des accessoires comme les angles 30°, embouts latéraux et intersections permettent d’ajuster les trajectoires. Ils s’emboîtent via queues d’arondes inversées, assurant une continuité de protection même sur des circuits complexes.

  • Peut-on faire passer plusieurs types de câbles dans un seul passe-câble ?

    Oui. Les modèles multi-canaux (jusqu’à 7) permettent de séparer plusieurs types de réseaux (alimentation, signal, fibre). Chaque canal étant dimensionné pour éviter les interférences ou l’écrasement des lignes sensibles.

Questions fréquentes sur les ralentisseurs, coussins berlinois et les passe-câbles

  • Quelle est la réglementation applicable aux ralentisseurs en agglomération ?

    La pose de ralentisseurs (dos d’âne, coussins, plateaux) est régie par l’arrêté du 24 novembre 1967, qui fixe les dimensions, signalisation et implantation. Ils ne peuvent être installés que sur des voies limitées à 30 km/h, avec marquage au sol conforme à l’instruction interministérielle sur la signalisation routière. Les ERP doivent aussi intégrer les exigences PMR selon la loi handicap du 11 février 2005.

  • Quelle différence entre ralentisseur modulaire, coussin berlinois et dos d’âne ?

    Le ralentisseur modulaire est configurable selon la largeur de la voie, souvent utilisé en site industriel. Le coussin berlinois est plus large, avec un profil trapézoïdal, franchissable par les bus. Le dos d’âne est plus abrupt, adapté aux petites voiries. Leur choix dépend du type de trafic, des gabarits et des contraintes de confort et conformité.

  • Quels critères techniques prendre en compte pour un passe-câble chantier ?

    Il faut évaluer le diamètre des câbles (Ø20 à 110 mm), le nombre de canaux nécessaires (1 à 6), la charge admissible (jusqu’à 12 t/essieu pour les modèles lourds) et l’environnement (ERP, extérieur, événement). La surface doit être antidérapante, le capot sécurisé, et des rampes PMR sont requises en ERP. La résistance aux hydrocarbures et aux UV est aussi à considérer en extérieur.

  • Comment optimiser l’amortissement d’un investissement ralentisseur ?

    Un ralentisseur de qualité présente une durée de vie de 5 à 10 ans selon trafic. En milieu urbain ou industriel, le ROI s’évalue par la réduction d’accidents et la protection des installations. La version modulaire permet un remplacement partiel, réduisant les coûts de maintenance. La pose rapide et la conformité évitent les pénalités ou litiges juridiques.

  • Quels sont les délais moyens de livraison pour ces équipements ?

    Les produits standards (ralentisseurs caoutchouc, coussins berlinois 2 ou 3 m, passe-câbles 2 à 4 canaux) sont généralement expédiés sous 48 à 72h. Les rampes PMR ou configurations modulaires peuvent nécessiter jusqu’à 5 à 10 jours. Un délai spécifique est communiqué pour les commandes groupées collectivités ou chantiers multi-sites.

  • Existe-t-il des modèles compatibles avec les normes PMR ?

    Oui, certains ralentisseurs et tous les passe-câbles professionnels peuvent être équipés de rampes d'accès latérales conformes à la réglementation PMR. Ces rampes garantissent la continuité de cheminement sans ressaut, comme l’exige la loi du 11 février 2005 dans les ERP. Elles sont recommandées dans les zones publiques et les sites accueillant du public en situation de handicap.

  • Comment assurer la visibilité nocturne des ralentisseurs ?

    Les modèles Equipexpert sont équipés de bandes réfléchissantes de classe 1 ou 2 et de catadioptres. Il est aussi possible d’ajouter des balises souples et dispositifs LED solaires autonomes. Un bon contraste visuel entre la chaussée et le dispositif est essentiel, particulièrement en zone peu éclairée ou en conditions météo difficiles.

  • Est-il possible de combiner ralentisseur et passe-câble sur une même voie ?

    Oui, notamment sur les accès techniques ou chantiers, où un ralentisseur est placé avant ou après un passe-câble pour réduire la vitesse et sécuriser le franchissement. Il convient de s’assurer que les hauteurs et largeurs sont compatibles et que la signalisation est homogène. L'installation conjointe doit respecter les règles de marquage au sol et les contraintes de circulation spécifiques.

  • Quel entretien prévoir pour un coussin berlinois ou un passe-câble ?

    Un contrôle visuel semestriel est recommandé pour les fixations, l’état du revêtement, la visibilité des bandes réfléchissantes et l’absence de déformation. Le remplacement d’un module dégradé ou d’un capot est possible sans démonter l’ensemble. Les surfaces doivent être nettoyées régulièrement pour maintenir l’adhérence et la lisibilité des marquages.

  • Quelles solutions existent pour les installations temporaires ?

    Equipexpert propose des ralentisseurs pliants ou des passe-câbles transportables avec poignée, parfaits pour les événements, foires, salons ou interventions ponctuelles. Ils se déploient sans ancrage, sont facilement repositionnables et ne dégradent pas les sols. Leur durée de mise en œuvre est inférieure à 5 minutes, pour une sécurité immédiate.
