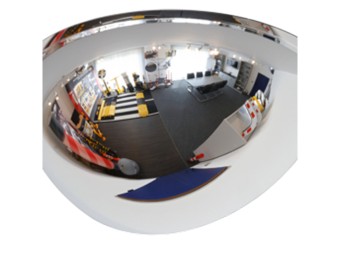

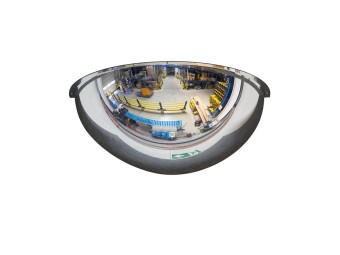

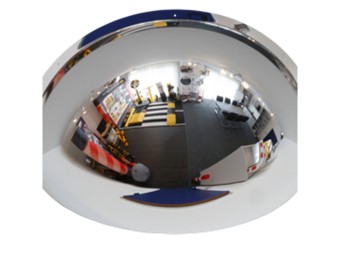

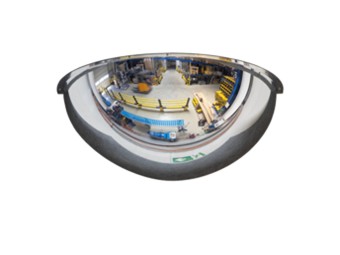

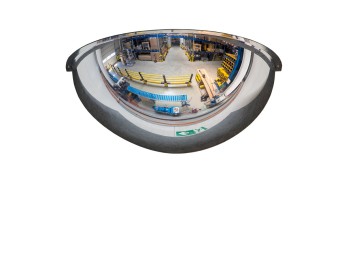

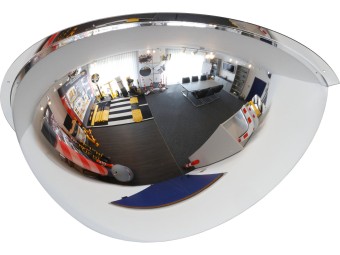

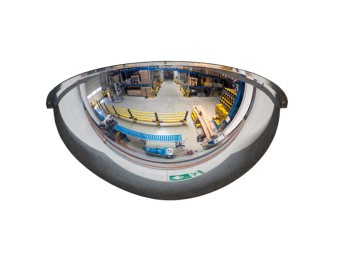

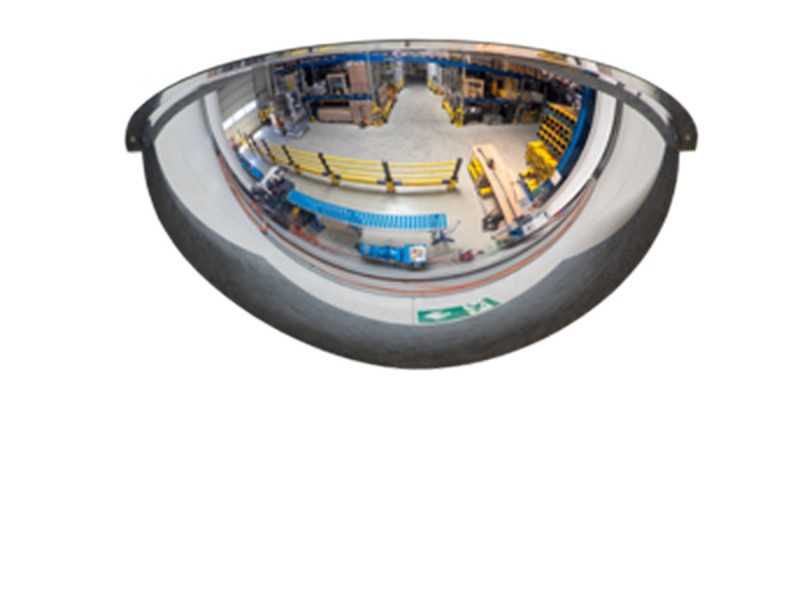

Miroir hémisphérique 180° - Jupiter

Miroir hémisphérique 180° Jupiter – Surveillance des carrefours en T en zones logistiques

Le miroir panoramique 180° Jupiter répond aux besoins de surveillance des carrefours en T dans les entrepôts, ateliers de maintenance et parkings couverts. Conçu pour couvrir trois directions simultanément, il facilite la détection des chariots élévateurs, engins et piétons aux intersections critiques. Destiné aux responsables logistiques, gestionnaires d'entrepôts et responsables sécurité, ce modèle acrylique certifié TÜV-GS améliore la visibilité passive sans remplacer les dispositifs de signalisation actifs.

Grille de choix : diamètre, distance et fixation

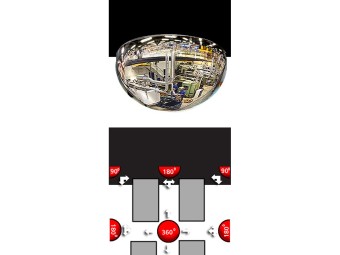

Pour un carrefour en T, choisissez le modèle 180° ; pour un angle droit, le modèle 90° ; pour un carrefour à quatre branches, le modèle 360°. Positionnez le miroir au point où les trois axes sont visibles simultanément.

Les distances indiquées sont théoriques et dépendent de l'éclairage, de la hauteur d'installation et de l'absence d'obstacles visuels. Vérifier les conditions réelles avant installation définitive.

Matériau et performances techniques

Le miroir Jupiter est fabriqué en acrylique résistant aux UV et aux impacts légers selon DIN ISO 179-1. Ce traitement limite les fissures lors de contacts accidentels en usage quotidien et préserve la clarté optique sous éclairage artificiel prolongé. La coupole demi-sphérique offre une vision panoramique simultanée sur trois axes, adaptée aux carrefours en T où plusieurs voies convergent.

Installation murale ou plafond

La fixation s'effectue au mur ou au plafond selon la configuration du site. Les modèles Ø50, Ø60 et Ø100 possèdent 3 trous de fixation, le modèle Ø80 en possède 4. Le vissage direct ou l'utilisation d'une perche télescopique vendue séparément sont possibles. Prévoir des fixations adaptées au type de support (béton, plaque de plâtre, métal) et au poids du miroir. Le matériel de montage n'est pas inclus. Installer le miroir hors zone de contact des engins et le positionner au point où les trois axes du carrefour en T sont visibles simultanément.

Scénarios d'usage en milieu professionnel

Dans un entrepôt logistique, le miroir Jupiter Ø80 ou Ø100 surveille les carrefours en T où trois allées se rejoignent, permettant aux conducteurs de chariots élévateurs de détecter la présence d'autres engins avant de franchir l'intersection. Dans un atelier de maintenance, le modèle Ø60 couvre les zones où deux allées latérales convergent vers une allée principale. Dans un parking couvert, le modèle Ø80 surveille les intersections à trois voies. Le miroir complète les dispositifs de signalisation actifs (feux, marquage au sol) en offrant une visibilité passive immédiate.

Entretien et limites d'utilisation

Nettoyer la surface acrylique avec un chiffon doux et un détergent non abrasif. Vérifier régulièrement la fixation et resserrer les vis si nécessaire. Inspecter la surface tous les trimestres pour détecter les rayures profondes ou fissures. Le miroir 180° n'est pas conçu pour les environnements extérieurs exposés aux intempéries. Il ne convient pas aux zones soumises à des impacts violents ou aux environnements corrosifs. Le miroir offre une visibilité passive et ne déclenche aucune alerte en cas de présence détectée. Il ne se substitue pas aux dispositifs de sécurité actifs.

Questions fréquentes

Quelle différence entre un miroir 90° et 180° ?

Le miroir 90° surveille 2 directions aux angles droits (jonctions murales), tandis que le miroir 180° surveille 3 directions aux carrefours en T. Choisissez le modèle selon la configuration du site : angle droit = 90°, carrefour en T = 180°.

Comment choisir le diamètre pour un carrefour en T ?

Mesurez la distance entre le point d'installation et le point d'observation le plus éloigné. Ø50 pour 8 m, Ø60 pour 15 m, Ø80 pour 20 m, Ø100 pour 30 m. Les distances sont théoriques et dépendent de l'éclairage et de la hauteur d'installation.

Le miroir Jupiter 180° convient-il en extérieur ?

Non. Le miroir Jupiter est conçu pour un usage intérieur uniquement. Il n'est pas adapté aux environnements extérieurs exposés aux intempéries, aux UV directs prolongés ou aux variations de température extrêmes.

Le matériel de fixation est-il inclus ?

Non. Le matériel de montage n'est pas inclus. Prévoir des fixations adaptées au type de support (béton, plaque de plâtre, métal) et au poids du miroir (de 0,451 kg à 1,338 kg selon le diamètre).
