Etrier de protection 3 pieds sur platine en acier galvanisé Ø76mm
search
  • Etrier de protection 3 pieds sur platine en acier galvanisé Ø76mm

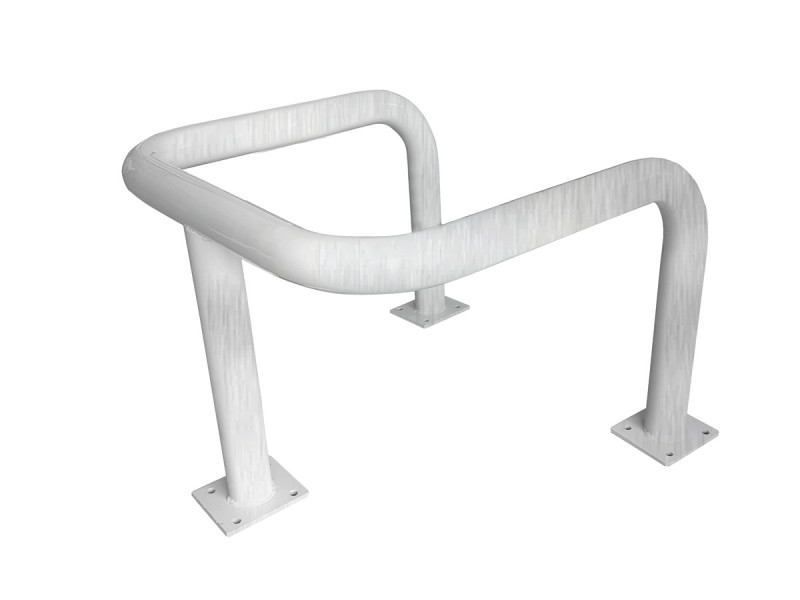

Étrier industriel 3 pieds Ø76mm sur platines

Cet étrier de protection industriel est dimensionné pour les environnements les plus exigeants. Avec son tube de Ø 76 mm et son poids de 20 kg, il offre une résistance mécanique bien supérieure aux standards de voirie pour protéger vos machines et infrastructures critiques.

  • Le diamètre de 76 mm est spécifiquement conçu pour résister aux impacts directs de chariots élévateurs en zone logistique.
  • Sa configuration à 3 pieds offre une stabilité triangulaire optimale pour protéger un angle de machine ou une tête de rayonnage.
  • Les larges platines (160 x 140 mm) assurent un ancrage au sol puissant, évitant l'arrachement des chevilles lors d'un choc.
  • Finition galvanisée à chaud pour une utilisation durable en intérieur (usine) comme en extérieur (quai).
Voir plus ▾
Mode de fixation :
Hauteur hors sol (en mm) :
Dimensions (en mm) :
Couleur :
Garantie 12 mois

319,00 € HT

382,80 € TTC
Réf. EX0040286 - Poids unit. 20 kg
Garantie 12 mois

- 5% sur votre première commande avec le code WELCOME5

Quantité

visa cb

Moyens de paiements

Description détaillée −

Étrier industriel Ø76 mm – La protection poids lourd

Ce modèle s'adresse aux responsables maintenance qui en ont assez de remplacer des arceaux standards pliés. Le modèle PRF700 de Viso joue dans la catégorie "Poids Lourds" de la protection : plus épais, plus large, plus lourd. Il est conçu pour protéger les actifs coûteux (robots, armoires de commande, structures de bâtiment) dans les zones de trafic intense.

Conception "Heavy Duty"

La différence se joue sur la matière :

  1. Tube Ø 76 mm : Bien plus rigide qu'un tube de 50 ou 60 mm, il ne plie pas au premier contact avec une palette.
  2. Poids de 20 kg : Cette masse d'acier témoigne de l'épaisseur des parois du tube. C'est un rempart physique dense.
  3. Galvanisation : Protection totale contre la corrosion, adaptée aux milieux industriels humides ou salins.

Performances et Installation

Avec ses dimensions de 765 x 765 mm et sa hauteur de 590 mm, il crée une zone tampon conséquente. L'installation se fait sur dalle béton via 3 platines rectangulaires (160 x 140 mm). Conseil de pose : Utilisez impérativement des goujons d'ancrage M12 de qualité industrielle (type Spit) pour que la fixation soit à la hauteur de la résistance de l'arceau.

Scénarios d’usage

Ce produit est la référence pour :

  • Protection de Tête de Rack : Placé en bout d'allée, il protège l'échelle du rayonnage contre les manœuvres de virage des chariots.
  • Protection de Poteau Isolé : Installé devant un pilier porteur au milieu d'une zone de stockage de masse.
  • Sécurisation de Zone Robot : Pour empêcher tout engin de pénétrer dans le périmètre d'action d'un bras robotisé.

Limites d’usage

C'est un équipement massif. Assurez-vous d'avoir le dégagement nécessaire au sol (environ 80x80 cm). Pour des zones piétonnes ou tertiaires, ce modèle peut paraître trop "brut" et encombrant ; préférez alors un étrier Ø60 mm peint plus esthétique.

Spécifications techniques

Type Étrier Industriel 3 pieds
Diamètre tube Ø 76 mm (Renforcé)
Dimensions hors tout L 765 x l 765 x H 590 mm
Poids 20 kg (Ultra-robuste)
Platines 3 platines de 160 x 140 mm
Matériau Acier galvanisé

Questions fréquentes

Quelle est la différence avec l'étrier d'angle BARA ?
Les deux sont en Ø76mm. Le BARA est un angle strict à 90°. Celui-ci (PRF700) a une forme plus arrondie et des dimensions légèrement supérieures (765mm vs 600mm).

Pourquoi choisir du Ø 76 mm ?
C'est le diamètre de référence pour résister aux engins de manutention. Le Ø 60 mm est plus adapté à la voirie légère (voitures).

Les fixations sont-elles fournies ?
Non, car le choix dépend de votre sol. Pour ce modèle lourd, nous conseillons des goujons d'ancrage béton M12 x 100 mm minimum.

Foire Aux Questions −

Questions fréquentes sur les arceaux et étriers urbains

  • Quelle est la différence fonctionnelle entre un arceau et un étrier urbain ?

    Les arceaux urbains servent principalement à délimiter les zones de circulation ou à sécuriser les abords de voirie, tandis que les étriers sont conçus pour absorber les chocs en zone industrielle. Les arceaux sont plus légers, souvent à sceller ou sur platine, alors que les étriers disposent de 3 ou 4 pieds pour garantir une stabilité maximale dans les zones à risque élevé.

  • Dans quel cadre réglementaire s'inscrit l'installation de ces équipements ?

    Bien que non soumis à une norme unique, les arceaux et étriers urbains s’intègrent aux exigences des plans de circulation HSE, aux démarches ISO 45001 pour la sécurité au travail et aux prescriptions d’aménagement des ERP ou ICPE. Ils permettent aussi d’appuyer les obligations liées aux zones à circulation restreinte (ZCR).

  • Quel modèle recommander pour protéger des quais de chargement ?

    Pour les quais logistiques exposés aux chariots ou camions, privilégiez un étrier de protection renforcé 3 pieds Ø76 mm ou un arceau renforcé à sceller, capables d’absorber des impacts répétés tout en délimitant clairement les zones interdites d’accès.

  • Comment choisir entre une fixation sur platine et à sceller ?

    Les platines conviennent aux installations sur dalles béton (entrepôts, parkings couverts), avec pose rapide et démontabilité. Le scellement est recommandé pour les voiries en enrobé ou les sols meubles, offrant une meilleure tenue structurelle dans le temps, notamment en extérieur.

  • Existe-t-il des versions haute visibilité pour zones à fort trafic ?

    Oui, certains modèles sont disponibles en version peinte (rouge/blanc ou jaune/noir), comme l’arceau de bordure peint ou l’étrier modulable peint. Ces versions sont recommandées en environnement logistique ou industriel pour renforcer la signalétique visuelle.

  • Quel est le budget moyen pour sécuriser un linéaire de 15 mètres ?

    Selon les modèles choisis, le coût d’un linéaire de 15 mètres équipé d’arceaux ou d’étriers varie entre 700 € et 1 500 € HT, hors pose. Les modèles renforcés et peints impliquent un coût unitaire plus élevé, compensé par une meilleure visibilité et durabilité.

  • Quels critères doivent guider l’espacement entre arceaux ?

    Il est conseillé de respecter un espacement de 1,2 à 1,5 m entre les arceaux pour assurer la protection sans gêner la circulation piétonne. Ce paramètre dépend du diamètre du tube, de la hauteur visible, et du type d’accès (véhicule, chariot, piéton).

  • Peut-on intégrer ces équipements dans un schéma directeur de circulation ?

    Oui, ces équipements s’intègrent dans tout projet de sécurisation ou de gestion des flux, notamment dans les schémas directeurs de circulation des ZAC, plateformes logistiques ou collectivités. Equipexpert peut fournir des plans de calepinage sur demande pour optimiser l’implantation et le ROI sécurité.

  • Quels sont les délais moyens de livraison pour ces produits ?

    Les modèles standards sont généralement livrés sous 8 à 10 jours ouvrés. Pour les finitions peintes ou configurations sur-mesure (platine spécifique, coloris), prévoir un délai de 3 à 4 semaines selon la charge atelier et le volume commandé.

  • Comment assurer la durabilité des équipements en environnement agressif ?

    Les versions galvanisées sont à privilégier en extérieur ou zones humides. Un entretien annuel est suffisant (nettoyage + contrôle des ancrages). Les modèles peints peuvent nécessiter une retouche si exposés aux frottements répétés ou aux solvants industriels.

  • Existe-t-il des contraintes d’accessibilité ou d’usage en ERP ?

    Oui, pour les établissements recevant du public (ERP), il faut veiller à laisser des passages accessibles PMR entre les équipements. Les arceaux ne doivent pas gêner les largeurs réglementaires (1,40 m minimum pour les cheminements).
