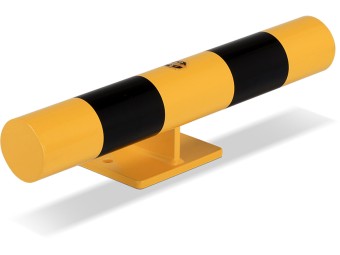

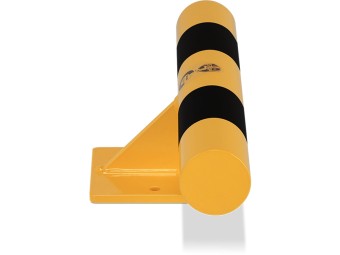

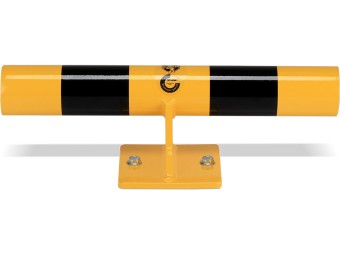

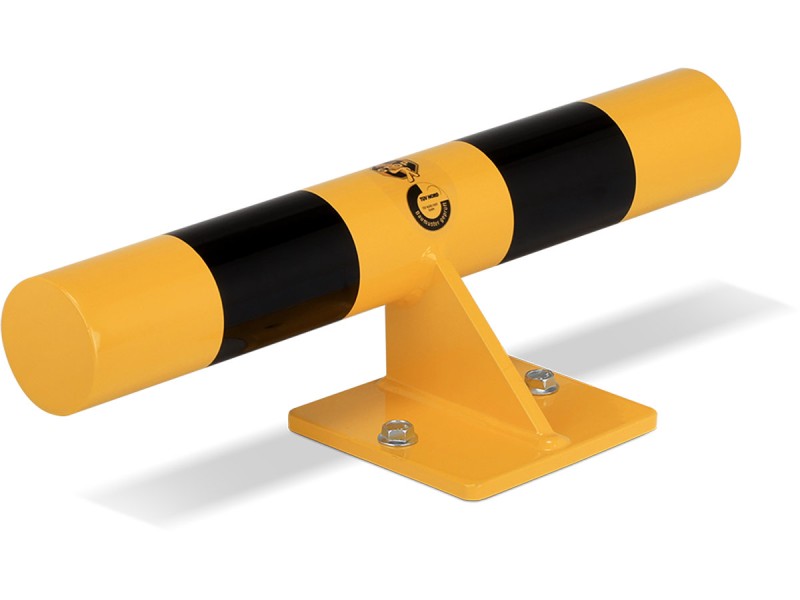

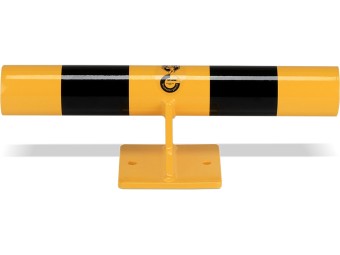

Butée protection modulable Ø76 parking et logistique

Butée de protection modulable : sécurité pour zones logistiques et parkings

En bref : Système acier Ø76 mm modulable (droits + angles 90°), certifié TÜV, usage intérieur/extérieur, 10 déclinaisons disponibles.

Les gestionnaires de parkings, services techniques de collectivités et responsables maintenance de sites industriels utilisent ce système pour protéger les murs et angles à 90° dans les zones à fort passage. Le produit s'installe dans les entrepôts, parkings publics, quais de chargement, voies internes de sites logistiques et zones de manœuvre. Sa conception modulaire combine segments droits et éléments d'angle pour s'adapter aux configurations locales.

Conception et matériaux

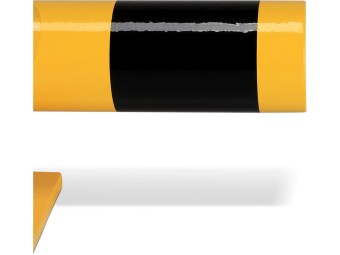

Ce système convient aux environnements intérieurs et extérieurs grâce à sa structure acier galvanisé. Le tube de Ø 76 mm avec épaisseur de paroi 3,2 mm offre une résistance mécanique adaptée aux impacts de chariots élévateurs ou transpalettes. La galvanisation suivie d'un thermolaquage époxy jaune protège contre la corrosion en milieu humide ou salissant. Le marquage noir intégré reste visible sans entretien spécifique.

Performances et capacités

Cette butée est conçue pour des chocs modérés à vitesse réduite dans les zones de circulation professionnelle. Elle supporte les impacts de chariots élévateurs et transpalettes en usage courant (vitesse modérée, charge standard). Elle ne convient pas aux zones où les véhicules circulent à haute vitesse ou pour des impacts violents et répétés. La hauteur de 140 mm protège la base des murs et angles jusqu'à hauteur de pare-chocs. Cela réduit les interventions de maintenance liées aux chocs répétés sur les structures fixes.

Installation et pose

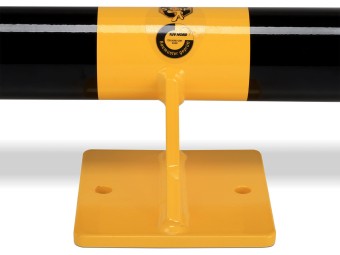

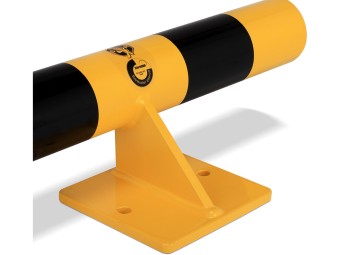

Fixation au sol sur support béton ou bitume stabilisé uniquement. Chaque platine mesure 150 × 150 × 10 mm et comporte 2 trous (segments 500 mm) ou 4 trous (segments 1000 mm). Le matériel de fixation n'est pas inclus et doit être adapté au support (goujons mécaniques ou chimiques). Il est essentiel de vérifier la planéité et la stabilité du support : une installation sur sol instable réduit l'efficacité. Erreur courante à éviter : installer les éléments d'angle sans vérifier le sens (intérieur/extérieur), ce qui compromet la protection et peut gêner la circulation.

Scénarios d'usage

Le système modulable convient à plusieurs configurations professionnelles. Dans les parkings souterrains, les éléments droits protègent les murs le long des allées, tandis que les angles 90° sécurisent les coins de colonnes. Sur les quais de chargement, les butées délimitent les zones de manœuvre et évitent les dégâts causés par les reculs de camions. Dans les ateliers, le système protège les angles de bâtiments contre les coups de fourches. Les éléments d'angle intérieur conviennent aux coins rentrants (ex : angle de mur en L), tandis que les angles extérieurs protègent les coins saillants.

Limites d'usage

Ce système modulable convient aux usages courants en milieu industriel et logistique, mais présente des limites. Il n'est pas conçu pour absorber des chocs violents à haute vitesse ou des impacts répétés de véhicules lourds lancés à pleine vitesse. En milieu très corrosif (industries chimiques, environnement marin direct), un traitement supplémentaire ou un matériau inoxydable peut être nécessaire.

Choisir la bonne déclinaison

Le choix parmi les 10 déclinaisons dépend de la configuration des lieux et de la longueur de protection nécessaire. La convention d'orientation (gauche/droite, intérieur/extérieur) est définie depuis le point de vue d'un véhicule approchant l'angle. Un angle "gauche extérieur" signifie que l'angle forme un coin saillant sur le côté gauche de la trajectoire du véhicule. Un angle "droite intérieur" correspond à un coin rentrant sur le côté droit.

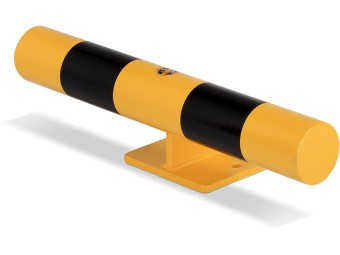

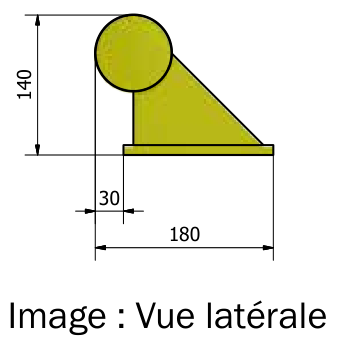

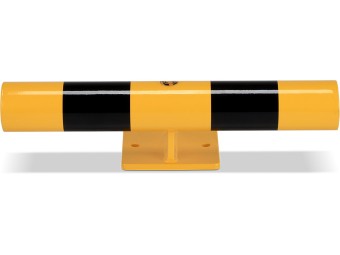

Les segments droits conviennent aux murs rectilignes et peuvent être alignés pour couvrir de grandes distances. La longueur 500 mm convient aux espaces restreints, la longueur 1000 mm réduit le nombre de fixations nécessaires. La saillie murale indique l'encombrement perpendiculaire au mur : 76 mm pour les segments droits, 136 mm pour les angles coudés à 90°.

Normes et certification

Le produit est certifié TÜV selon la norme DGUV 108-007 (anciennement BGR 234), référence largement utilisée en Europe pour les dispositifs de protection contre les collisions dans les environnements professionnels. Cette certification garantit que le système répond aux critères de résistance mécanique et de conception adaptés à un usage professionnel. En France, les obligations générales de sécurité au travail (Code du travail, articles R4224-1 et suivants) imposent aux employeurs de prendre les mesures nécessaires pour assurer la sécurité des travailleurs, incluant la protection des voies de circulation et des zones à risque. La couleur jaune avec marquage noir respecte les recommandations de signalisation visuelle pour les zones à risque (ISO 3864). La garantie fabricant est de 1 an.

Compatibilité et produits associés

Le système modulable se combine avec d'autres protections de la gamme Butée industrielle en acier pour couvrir l'ensemble des zones à risque d'un site. Pour les zones nécessitant une protection plus souple ou une absorption d'impact renforcée, consulter les modèles de protections industrielles en caoutchouc ou mousse. Les fixations adaptées (référence FIX 1) sont disponibles séparément et doivent être choisies en fonction du type de sol.

Spécifications techniques principales

Questions fréquentes

Comment choisir entre angle intérieur et angle extérieur ?
L'angle intérieur protège un coin rentrant (ex : angle de mur en L), l'angle extérieur sécurise un coin saillant (ex : angle de colonne). L'orientation gauche/droite est définie depuis le point de vue d'un véhicule approchant l'angle. Consulter le tableau des déclinaisons pour visualiser les différences.

Quelle longueur choisir entre 500 mm et 1000 mm ?
La longueur 500 mm convient aux espaces restreints ou aux configurations nécessitant une grande modularité (nombreux angles, zones complexes). La longueur 1000 mm réduit le nombre de fixations et couvre plus rapidement de grandes surfaces rectilignes. Les deux longueurs peuvent être combinées sur un même site.

Le matériel de fixation est-il inclus avec le produit ?
Non, les fixations ne sont pas incluses. Il est nécessaire d'utiliser des goujons d'ancrage adaptés à la nature du support (béton, bitume) et à la charge attendue. La référence FIX 1 est disponible séparément.

Ce système convient-il pour un usage extérieur en milieu marin ?
L'acier galvanisé thermolaqué résiste aux conditions extérieures courantes, mais en environnement marin direct (embruns salins), un traitement supplémentaire ou un matériau inoxydable peut être nécessaire pour limiter la corrosion à long terme.

Peut-on combiner des segments de 500 mm et 1000 mm sur un même site ?
Oui, les segments peuvent être combinés pour s'adapter aux configurations locales. Il est recommandé de respecter la continuité de la protection en veillant à ne pas laisser de zones vulnérables non couvertes entre les éléments.

Le produit est-il conforme aux normes françaises de sécurité au travail ?
Le produit est certifié TÜV selon la norme allemande DGUV 108-007 (ex-BGR 234), référence largement utilisée en Europe. Il répond également aux exigences générales du Code du travail français en matière de sécurité des travailleurs et de protection des voies de circulation.

Quelle est la hauteur de protection offerte par ce système ?
La hauteur totale est de 140 mm, ce qui correspond à la hauteur de pare-chocs de nombreux chariots élévateurs et transpalettes. Cette dimension protège efficacement la base des murs et angles contre les impacts bas.

Peut-on installer ce système sur un sol non stabilisé ?
Non, le système nécessite un support stable et plan (béton, bitume stabilisé). Une installation sur sol meuble ou dégradé compromet la tenue des fixations et réduit l'efficacité de protection. Il est essentiel de vérifier la qualité du support avant pose.
