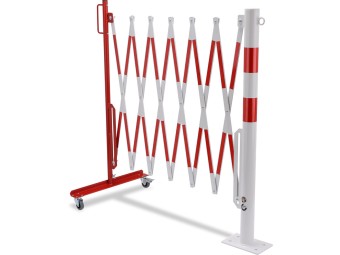

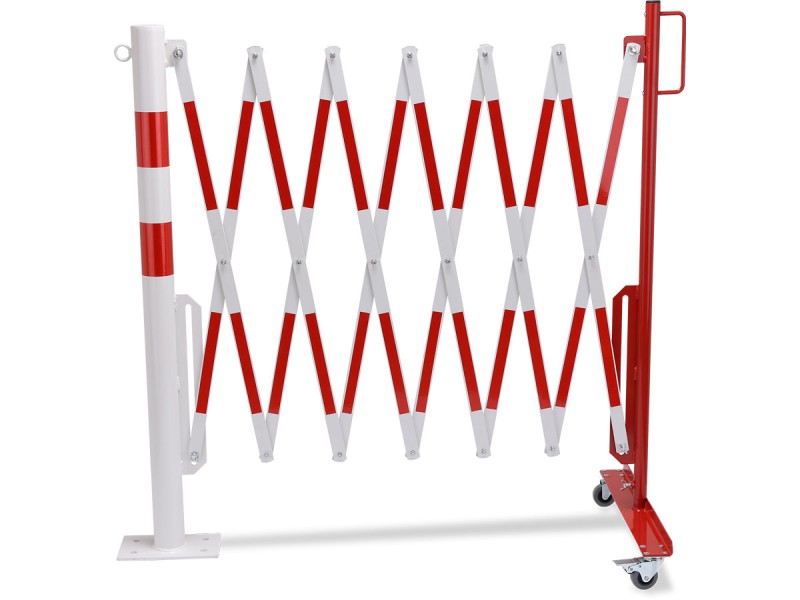

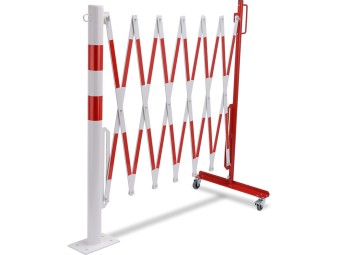

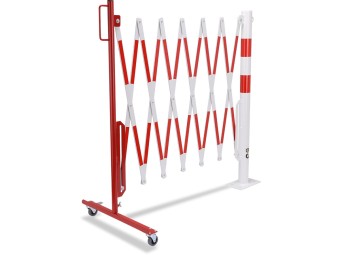

Barrière extensible en acier avec poteau sur platine fixe

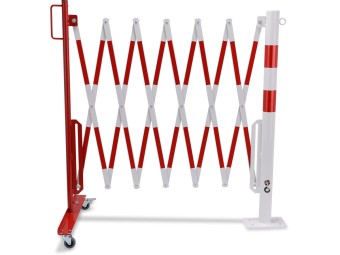

Barrière extensible en acier avec poteau sur platine fixe Crash Stop – ancrage permanent au sol

En bref :

• Ancrage au sol par platine 4 points pour stabilité durable côté poteau

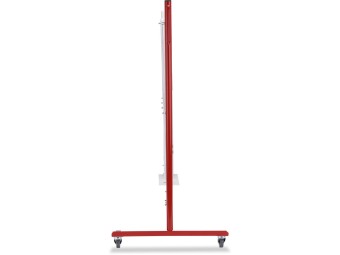

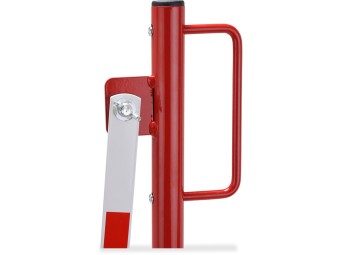

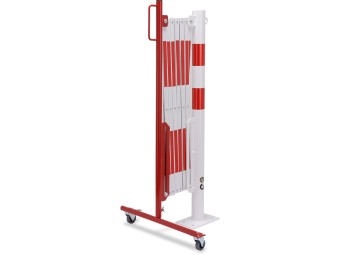

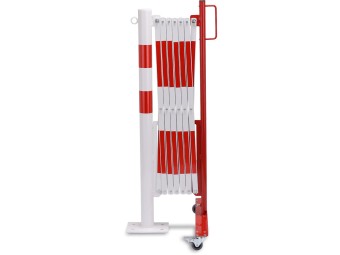

• Repli possible côté socle à roulettes sans démontage de la platine
• Choix poteau Ø60 mm ou 70x70 mm selon contraintes de passage et sollicitations latérales

Pour les responsables de sécurité, les gestionnaires de sites industriels, les services techniques de collectivités et les responsables d'installations permanentes, cette barrière extensible en acier avec poteau sur platine fixe de la marque Crash Stop permet de délimiter durablement les zones de circulation, les accès contrôlés, les zones de chargement ou les périmètres de sécurité en intérieur. Elle s'adresse aux installations permanentes (ateliers de production, entrepôts logistiques, zones de manutention, espaces de stockage, parkings couverts) où la délimitation doit rester en place plusieurs mois ou années avec possibilité de repli temporaire. Grâce à son système mixte (1 poteau sur platine vissée au sol + 1 socle à 2 roulettes), elle offre un ancrage permanent côté poteau et une mobilité contrôlée côté socle pour replier la barrière lorsque nécessaire.

Type de sol et ancrage requis

Cette barrière nécessite un sol stable en béton plein ou dallage industriel. Le poteau sur platine se visse au sol via 4 trous de fixation (matériel non inclus, accessoire de montage FIX 1 optionnel). Elle ne peut pas être installée sur sol meuble, enrobé dégradé ou support non porteur.

Quelle est la différence avec les autres versions ?

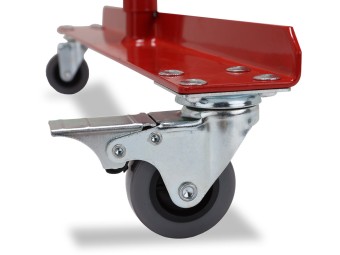

Ici l'effort principal est repris par le sol via la platine vissée ; la version murale sollicite le mur en traction. La version poteau platine fixe combine un ancrage permanent au sol (platine vissée avec 4 points de fixation) et un socle mobile à 2 roulettes. Contrairement à la version double pied temporaire ou double roulettes mobile, elle assure un ancrage durable côté poteau et convient aux installations permanentes. Le choix dépend de la durée d'installation prévue et de la possibilité de scellement au sol.

Quels sont les types de poteau disponibles ?

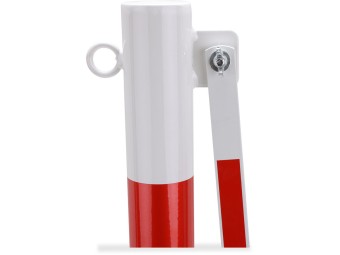

Ce modèle est disponible avec 2 types de poteau : poteau rond Ø60 mm ou poteau rectangulaire 70x70 mm. Le poteau rond (Ø60 mm) est plus compact et adapté aux zones à fort passage piéton. Le poteau rectangulaire (70x70 mm) offre une rigidité renforcée et convient aux zones à trafic d'engins légers ou aux installations soumises à des sollicitations latérales fréquentes. Les deux types utilisent une platine 195 x 120 x 6 mm avec 4 trous de fixation.

Quels sont les longueurs, poids et hauteurs disponibles ?

Ce modèle est disponible en deux longueurs déployées : 3600 mm ou 4000 mm. Pour la version 3600 mm, le poids varie de 14,8 kg (Ø60) à 16 kg (70x70) avec une hauteur de 1005 à 1045 mm selon le type de poteau. Pour la version 4000 mm, le poids varie de 21,8 kg (Ø60) à 23 kg (70x70) avec une hauteur de 1000 à 1045 mm. Une fois repliées, elles mesurent 335 mm (3600 mm) ou 430 mm (4000 mm) de largeur, avec une hauteur hors sol de 170 à 175 mm.

Conception et résistance au sol

La structure en acier revêtue par poudre résiste aux contraintes mécaniques liées à un usage permanent en intérieur avec trafic régulier. Le poteau sur platine offre un ancrage au sol qui limite les risques de basculement ou de déplacement involontaire, contrairement aux versions autonomes. L'épaisseur des tubes est de 4 mm (version 3600 mm) ou 5 mm (version 4000 mm), garantissant une rigidité structurelle adaptée aux installations permanentes. La platine (195 x 120 x 6 mm) se fixe au sol par vissage via 4 trous de fixation. Le dimensionnement des fixations (chevilles, vis ou scellement) doit être adapté au type de sol et à la charge prévue. Un accessoire de montage (FIX 1) est disponible en option pour faciliter l'installation. Le socle à 2 roulettes du côté opposé permet de replier la barrière contre le poteau pour libérer temporairement le passage sans démontage complet. Les marques de couleur appliquées sur toute la surface (réfléchissantes rouges sur les modèles rouge/blanc, noires sur les modèles jaune/noir) renforcent la visibilité dans les zones à faible luminosité.

Installation permanente et usage durable

Ce modèle est dimensionné pour une installation permanente où la délimitation reste en place plusieurs mois ou années. Il permet de baliser durablement les allées de circulation, les zones de chargement, les accès contrôlés ou les périmètres de sécurité avec possibilité de repli temporaire. La conception suit les pratiques professionnelles courantes pour ce type d'équipement ancré au sol et a fait l'objet d'une évaluation par TÜV selon la référence DGUV 108-007 (anciennement BGR 234). Cette évaluation atteste que le produit est conçu selon les recommandations de l'assurance publique des accidents du travail en Allemagne.

Contrôle périodique des fixations

Pour les installations permanentes, un contrôle périodique du serrage de la platine est recommandé, notamment dans les zones à fort trafic. Vérifiez l'absence de fissures du support autour des points de fixation, l'absence de jeu du poteau dans la platine, et le serrage des vis de fixation. Un desserrage progressif peut survenir en cas de sollicitations latérales répétées ou de vibrations du sol. Ce contrôle simple réduit les risques d'arrachement et prolonge la durée de vie de l'installation.

Conformité et limites d'ancrage

Ce produit nécessite un sol stable en béton plein ou dallage industriel suffisamment résistant pour supporter le poids et les contraintes de traction lors du déploiement. Il n'est pas adapté aux sols meubles, enrobés dégradés, terres compactées ou supports non porteurs. Il n'est pas conçu pour un usage extérieur soumis aux intempéries, ni pour arrêter physiquement un véhicule ou un engin lourd : son rôle est de baliser visuellement et de délimiter durablement un périmètre. Ce produit ne remplace pas un dispositif anti-choc normalisé pour protection de structures, ni un dispositif anti-intrusion ou anti-effraction. L'usage doit se limiter aux environnements intérieurs protégés avec sol stable et ancrage validé. Cette conformité aux recommandations DGUV 108-007 réduit les risques liés à un non-respect des standards de sécurité.

Installation et pose au sol

L'installation repose sur la fixation de la platine au sol par vissage (4 trous de fixation, vis et chevilles adaptées non incluses, accessoire FIX 1 optionnel) et le positionnement du socle à roulettes. Avant la pose, il est essentiel de vérifier la nature du sol : un sol en béton plein ou dallage industriel est recommandé. Le dimensionnement des fixations doit être adapté au type de sol et validé par un professionnel. Une erreur courante consiste à installer ce type de barrière sur un sol enrobé dégradé ou un dallage fissuré, ce qui peut entraîner un arrachement progressif de la platine. La hauteur d'installation doit permettre un déploiement sans obstacle au sol et un repli complet contre le poteau. Comment l'installer correctement ? Marquez les 4 points de perçage de la platine sur le sol, percez avec un foret adapté au matériau (béton, dallage), insérez les chevilles dimensionnées selon la charge et validées par un professionnel, vissez la platine en serrant progressivement, et positionnez le socle à roulettes au sol pour vérifier le déploiement sans frottement.

Scénarios d'usage prioritaires

Ce produit convient particulièrement aux installations permanentes en intérieur où la délimitation doit rester en place plusieurs mois ou années. Dans les zones à fort trafic répétitif, il délimite durablement les allées de circulation entre les postes de travail ou les zones de stockage. Dans les accès contrôlés récurrents, il matérialise les cheminements obligatoires ou les zones d'accès restreint. Dans les entrepôts logistiques, il balise les zones de chargement, les quais de réception ou les allées de préparation de commandes. Dans les entrées de zones de stockage, il sépare les zones de manutention des zones de circulation piétonne. Dans les délimitations longues durées, il permet de maintenir une organisation spatiale stable tout en offrant la possibilité de repli temporaire pour accès exceptionnel.

Limites d'usage et sols incompatibles

Cette barrière est adaptée à un usage intérieur uniquement et ne doit pas être exposée de façon prolongée aux intempéries, à l'humidité permanente, aux UV ou aux environnements corrosifs. Elle nécessite un sol stable en béton plein ou dallage industriel et ne peut pas être installée sur sols meubles, enrobés dégradés, terres compactées ou supports non porteurs sans renfort. Une erreur fréquente consiste à sous-dimensionner les fixations par rapport à la charge dynamique lors du déploiement, ce qui peut provoquer un arrachement progressif. Pour les besoins de balisage temporaire sans possibilité d'ancrage sol, privilégier une barrière extensible en acier sur pied. Pour un repositionnement fréquent sans ancrage fixe, privilégier une barrière extensible mobile en acier sur roulettes.

À ne pas utiliser si

Cette barrière ne convient pas dans les situations suivantes :

• Installation en extérieur permanent ou zone exposée aux intempéries
• Sol non porteur (enrobé dégradé, terre compactée, sol meuble, dallage fissuré sans réparation)
• Besoin de mobilité complète avec repositionnement fréquent (privilégier version double roulettes)
• Zones soumises à des chocs de véhicules lourds ou engins circulant à vitesse élevée
• Environnements corrosifs ou humides permanents (bord de mer, zones de lavage industriel)

Choisir la bonne version

Le choix entre les 8 versions dépend de la longueur de zone à délimiter, du type de poteau souhaité et du type de sol disponible. Pour les versions 3600 mm, privilégier le poteau Ø60 mm (14,8 kg) pour les passages piétons ou le poteau 70x70 mm (16 kg) pour les zones à trafic d'engins légers. Pour les versions 4000 mm, privilégier le poteau Ø60 mm (21,8 kg) pour les grandes largeurs à fort passage piéton ou le poteau 70x70 mm (23 kg) pour les zones soumises à des sollicitations latérales fréquentes. Le choix de la couleur (rouge/blanc ou jaune/noir) dépend de l'environnement visuel : le rouge/blanc est plus adapté aux zones à fort contraste, le jaune/noir aux zones sombres ou à faible luminosité.

Compatibilité et produits associés

Ce modèle fait partie de la gamme des barrières extensibles pour usage professionnel Crash Stop. Pour une installation sans possibilité d'ancrage sol, la barrière extensible en acier sur pied offre une autonomie complète. Pour un repositionnement fréquent sans ancrage fixe, la barrière extensible mobile en acier sur roulettes est plus adaptée. Pour les couloirs étroits, la barrière extensible en acier avec fixation murale offre un gain de place significatif.

Spécifications techniques

Questions fréquentes

Quelle est la différence entre une barrière à poteau platine fixe et une version sur pieds ?
La version poteau platine fixe combine un ancrage permanent au sol (platine vissée avec 4 points de fixation) et un socle mobile à 2 roulettes. Elle convient aux installations permanentes ou semi-permanentes (plusieurs mois ou années). La version sur pieds offre une autonomie complète sans perçage du sol mais est conçue pour une installation temporaire et ne doit pas être déplacée régulièrement une fois déployée.

Sur quel type de sol peut-on installer cette barrière ?
Cette barrière nécessite un sol stable : béton plein, dallage industriel ou sol pavé. Elle ne peut pas être installée sur sols meubles, enrobés dégradés, terres compactées ou dallages fissurés sans réparation. Le support doit résister à la charge statique et aux contraintes de traction lors du déploiement.

Quelle est la différence entre le poteau rond Ø60 mm et le poteau rectangulaire 70x70 mm ?
Le poteau rond Ø60 mm est plus compact et adapté aux zones à fort passage piéton. Le poteau rectangulaire 70x70 mm offre une rigidité renforcée et convient aux zones à trafic d'engins légers ou aux installations soumises à des sollicitations latérales fréquentes. Les deux types utilisent la même platine (195 x 120 x 6 mm) avec 4 trous de fixation.

Le matériel de fixation est-il inclus ?
Non, le matériel de fixation (chevilles et vis) n'est pas inclus. Le dimensionnement des fixations doit être adapté au type de sol et validé par un professionnel. Un accessoire de montage optionnel (FIX 1) est disponible pour faciliter l'installation. Il est recommandé de consulter un bureau d'études ou un service technique pour dimensionner correctement les fixations.

Comment installer correctement cette barrière au sol ?
Marquez les 4 points de perçage de la platine sur le sol en respectant l'entraxe. Percez avec un foret adapté au matériau (béton, dallage). Insérez les chevilles dimensionnées selon la charge et validées par un professionnel. Vissez la platine en serrant progressivement pour éviter les déformations. Positionnez le socle à roulettes au sol et vérifiez que le déploiement se fait sans frottement ni obstacle.

Cette barrière peut-elle être utilisée en extérieur ?
Non, elle est conçue pour un usage intérieur uniquement. Le traitement de surface par revêtement en poudre, la platine vissée et les roulettes ne sont pas adaptés aux intempéries, aux UV ou à l'humidité prolongée. Une exposition extérieure entraînerait une dégradation rapide du revêtement et un risque d'arrachement de la platine.

Peut-on déplacer cette barrière une fois installée ?

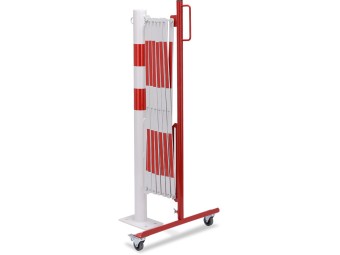

Non, cette barrière est conçue pour une installation permanente ou semi-permanente. La platine est vissée au sol et ne doit pas être démontée/remontée fréquemment. Seul le côté à roulettes permet de replier la barrière contre le poteau pour libérer temporairement le passage. Pour un repositionnement fréquent, privilégier une version double roulettes.

L'évaluation TÜV DGUV 108-007 est-elle reconnue en France ?
La référence DGUV 108-007 est une recommandation de l'assurance publique des accidents du travail en Allemagne. Bien qu'elle ne soit pas une norme française, l'évaluation TÜV témoigne d'un niveau de sécurité élevé et peut être intégrée dans une démarche HSE conforme aux exigences européennes. Il reste de la responsabilité de l'acheteur de vérifier la compatibilité avec les exigences réglementaires locales.
