Platine de fixation en acier zingué pour arceau de protection de Ø50mm

Platine de fixation pour arceaux Ø45 mm – La solution pour une pose sans scellement

L'installation de mobilier urbain de protection nécessite souvent des travaux de génie civil pour sceller les équipements dans le sol. La platine de fixation Mottez offre une alternative rapide, propre et efficace. Elle est spécifiquement conçue pour vous permettre de fixer solidement des arceaux de protection directement sur une surface dure existante, comme une dalle de béton, un enrobé bitumineux ou un sol industriel. C'est la solution idéale pour les projets de rénovation, les installations temporaires ou lorsque les contraintes du site interdisent le creusement.

Compatibilité et usage : un accessoire polyvalent

Ce fourreau sur platine est conçu avec un manchon de Ø 45 mm. Il est parfaitement compatible avec le lot de 2 arceaux simples Ø50 de la même marque, le jeu de 5 mm assurant un emboîtement aisé. Chaque pied de l'arceau s'insère dans une platine, qui est ensuite fixée au sol. En pratique, il vous faut donc deux platines par arceau simple. Cette solution est idéale pour transformer un équipement prévu pour le scellement en une protection amovible ou fixe sur platine.

Installation et pose : conseils techniques

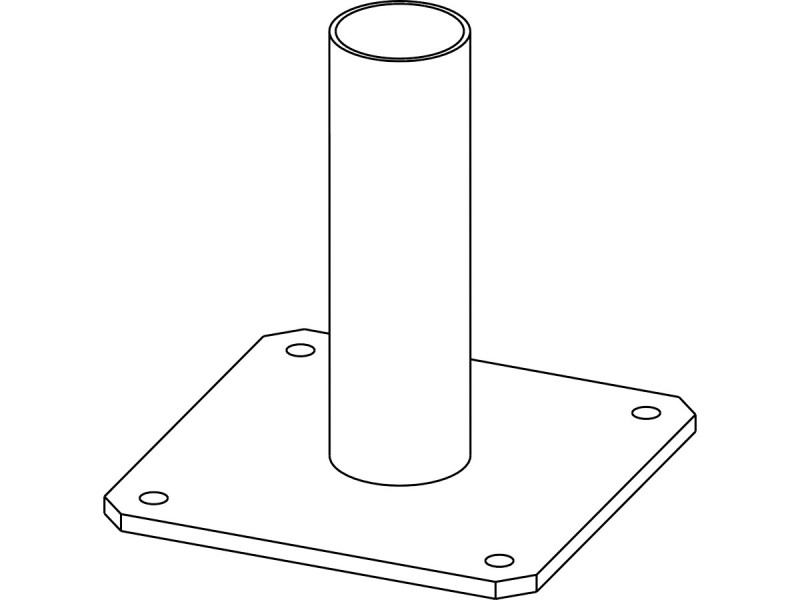

La mise en œuvre est simple et rapide pour un professionnel équipé. La platine carrée de 150 x 150 mm offre une large surface d'appui pour une excellente répartition des efforts. Elle est pré-percée de 4 trous de Ø 9 mm.

• Sur béton : Nous recommandons l'utilisation de chevilles à frapper ou de goujons d'ancrage de Ø 8 mm pour une fixation robuste et durable.
• Sur enrobé/bitume : Des tirefonds spécifiques pour asphalte ou un scellement chimique peuvent être utilisés pour garantir une tenue optimale.

Le choix de la visserie (non fournie) doit impérativement être adapté à la nature et à l'épaisseur de votre support. Pour sécuriser des zones plus larges, un arceau de protection sur platine Ø40mm déjà monté peut être une alternative. Pour toute question technique sur votre projet, n'hésitez pas à contacter nos experts.

Conception et matériaux

Fabriquée en acier zingué, cette platine bénéficie d'une bonne protection contre la rouille en environnement extérieur standard. Le manchon d'une hauteur de 150 mm assure un excellent maintien du pied de l'arceau, limitant le jeu et garantissant la rigidité de l'ensemble une fois installé.

Spécifications techniques

Questions fréquentes

Combien de platines sont nécessaires pour un arceau simple en "U" ?
Il faut prévoir deux platines par arceau simple. Chaque pied de l'arceau s'insère dans une platine, qui est ensuite fixée au sol. Pour le lot de 2 arceaux, vous aurez donc besoin de 4 platines.

Cette platine est-elle compatible avec des arceaux d'un diamètre de 50 mm ?
Oui, elle est conçue pour cela. Le manchon a un diamètre intérieur de 45 mm, mais la documentation du fabricant confirme sa compatibilité avec leurs arceaux standards de 50 mm. Le pied de l'arceau s'insère dans le manchon.

La visserie est-elle incluse avec la platine ?
Non, la visserie de fixation n'est pas fournie. Le type de vis, cheville ou goujon à utiliser dépend entièrement de la nature de votre sol (béton, bitume, bois...). Nous recommandons de vous équiper en visserie adaptée de diamètre 8 mm.

Cette platine permet-elle de rendre l'arceau amovible ?
Oui, c'est l'un de ses avantages. Une fois les platines fixées au sol, les arceaux peuvent être simplement glissés dedans ou retirés au besoin, par exemple pour un accès temporaire. Pour une solution anti-vol, une vis de blocage peut être ajoutée latéralement (perçage nécessaire).
